Profielen verlengen voor verwerking op machines (3.21 - 2133)

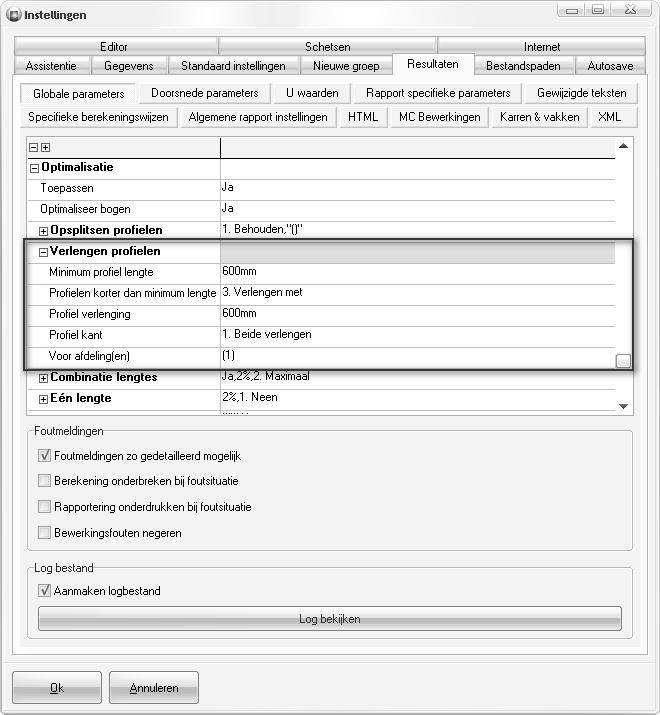

Om profielen op een bepaalde machine te kunnen verwerken is een minimum lengte nodig om het werkstuk nog te kunnen klemmen en de nodige bewerkingen uit te voeren. Daarom is de mogelijkheid voorzien om profielen kleiner dan een bepaalde lengte te verlengen met/tot een bepaalde maat. Hiervoor zijn een aantal extra parameters voorzien bij ‘Bewerken / Instellingen / Resultaten / Globale parameters / Optimalisatie’ onder de rubriek ‘Verlengen profielen’ :


De volgende parameters zijn beschikbaar:
  • Minimum profiel lengte : profielen korter dan deze lengte worden verlengd
  • Profielen korter dan minimum lengte:
    • 1. Nooit verlengen
    • 2. Verlengen tot
    • 3. Verlengen met
  • Profiel verlenging : ofwel verlengen tot opgegeven lengte ofwel verlengen met opgegeven maat in functie van de gekozen optie onder ‘Profielen korter dan minimum lengte’
  • Profiel kant:
    • 1. Verlengen aan beide kanten van het profiel
    • 2. Verlengen aan het begin van het profiel
    • 3. Verlengen aan het einde van het profiel.
      Indien de gebruiker kiest voor optie 1 ‘Verlengen aan beide kanten van het profiel’, dan zal de profiel verlenging ofwel :
      • gelijk verdeeld worden over beide profiel kanten, indien verlengen tot-
      • toegepast worden op beide profiel kanten, indien verlengen met.
  • Voor afdeling(en) : profielen van opgegeven afdeling(en) worden verlengd
De resultaten tabel STUK.DB is voorzien van 2 extra velden (Cext1 en Cext2):

%DB_PIECE_CEXT1% (verlenging aan begin profiel)
%DB_PIECE_CEXT2% (verlenging aan einde profiel)

De resultaten tabel BEWERK.DB is voorzien van 2 extra velden :

%DB_MOPS_CEXT1% (verlenging aan begin profiel)
%DB_MOPS_CEXT2% (verlenging aan einde profiel)


Opmerking

De gedefinieerde minimum lengte is de trigger om te bepalen of er al dan niet moet verlengd worden op de manier zoals hier bepaald. Op de lijsten verschijnt voortaan echter steeds de ‘verlengde’ lengte, ook als deze kleiner zou zijn dan de gedefinieerde minimum lengte.
