Versterkingen definiëren in functie van donkere of lichte profielkleuren (1268 - 3.24, 3.25)


Voortaan is het mogelijk om de versterking(set) te laten variëren in functie van de profielkleur. De gegevensschermen ‘Uitvoering’ en ‘Profiel Parameters’ werden hiervoor uitgebreid. Doe als volgt:

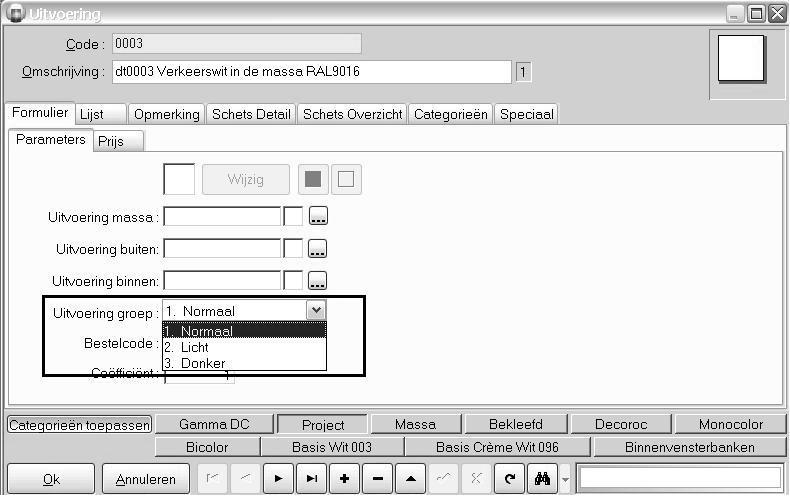

Ga in het scherm Gegevens.Uitvoering naar het nieuwe veld ‘Uitvoering groep’. Selecteer in dit veld de kleurgroep waartoe de uitvoering in kwestie behoort:



  • Normaal: is de vroegere standaard;
  • Licht: de geselecteerde uitvoering behoort tot de kleurgroep van de lichte profielen;
  • Donker: de geselecteerde uitvoering behoort tot de kleurgroep van de donkere profielen.

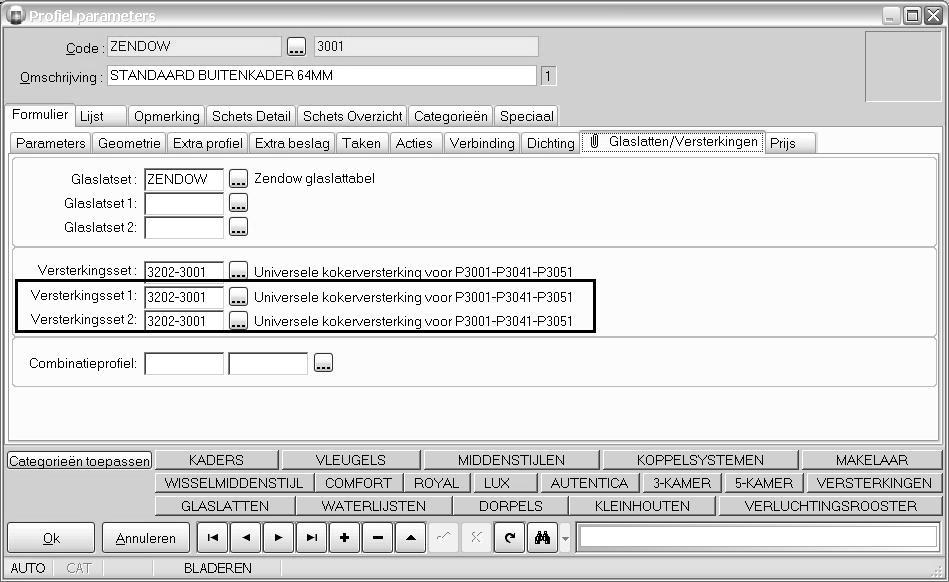

Ga naar de tab ‘Glaslatten/versterkingen’ van het scherm ‘Profiel Parameters’ om voor het geselecteerde profiel de versterkingssets te definiëren in functie van de kleurgroep:



  • Versterkingsset (bestaand veld): definieer hier de set die standaard moet gebruikt worden indien het geselecteerde profiel uitgevoerd is in een kleur die hoort tot de kleurgroep ’Normaal’;
  • Versterkingsset 1 (nieuw veld): definieer hier de set die standaard moet gebruikt worden indien het geselecteerde profiel uitgevoerd is in een kleur die hoort tot de kleurgroep ’Licht’;
  • Versterkingsset 2 (nieuw veld): definieer hier de set die standaard moet gebruikt worden indien het geselecteerde profiel uitgevoerd is in een kleur die hoort tot de kleurgroep ’Donker’.

Bij de berekening zal voortaan rekening gehouden worden met de kleur van het profiel waarin de versterking moet geplaatst worden. Afhankelijk van de kleurgroep waartoe de profielkleur behoort (normal, licht of donker) zal de overeenkomstige versterkingsset gekozen worden.

Opmerking

Versterkingssets gedefinieerd in het project zelf houden geen rekening met de profielkleur!
