Algemeen
|
Auteur(s)
|
Frans Jacobs (FJ)
|
|
Datum laatst gewijzigd
|
27/05/2001
|
|
Minimum JoPPS versie
|
2.70
|
|
Werking
|
Wordt opgeroepen via een beslagset gehangen aan het vleugeldeel. In de omschrijving van de beslagset zitten de uit te voeren bewerkingen. Zie parameters.
|
|
Afhankelijkheid van andere acties
|
TS_INITIALISE, voor de richting van de stijlen
|
|
Activatie
|
Via beslag set aan vleugeldeel, tabblad Acties, referentie kader
|
Actie flags
|
Slachtoffer
|
neen
|
|
Buur
|
ja
|
|
Referentie
|
ja
|
Parameters, staan bij de opmerkingen van het betreffende beslag
|
Parameter
|
Standaard waarde (PVC)
|
Betekenis
|
|
FFHmin
|
Maat in mm
|
Minimum beslagmaat in de hoogte waarvoor bewerking uitgevoerd wordt
|
|
FFHmax
|
Maat in mm
|
Maximum beslagmaat in de hoogte
|
|
FFBmin
|
Maat in mm
|
Minimum beslagmaat in de breedte
|
|
FFBmax
|
Maat in mm
|
Maximum beslagmaat in de breedte
|
|
Zijde
|
Onder, boven, links, rechts, scharnierzijde, krukzijde
|
Zijde waarop de bewerking moet gebeuren.
Moet in hoofdletters ingebracht worden
|
|
Referentie
|
Onder, boven, links, rechts, scharnierzijde, krukzijde, helft, derde, 1derde, 2derde
|
Positie tov de referentie. Bemating is tov de beslaggroef, behalve indien referentie helft, derde of kruk is. In dat geval is de positie tov de lengte van het vleugelprofiel. Derde: bewerking zowel op 1/3 als op 2/3.
|
|
Maat
|
Maat in mm
|
Positie tov de referentie
|
|
Bewerkingscode
|
Moet bestaan in tabel bewerkingen
|
Code om door te geven naar onder de lijn
|
|
Bewerkingsreferentie
|
|
Bewerking op VLEUGEL, OMKEERKADER (ADAPTOR) of op KADER
|
|
Eerste lijn
|
|
Hier staat of maat gebeurt met de vleugel als referentie (VLEUGEL) of de GLASSPONNING van de kader (SPONNING). Let wel, indien GLASSPONNING gekozen wordt moet in de actie zelf de juiste correctie factor opgegeven worden, zie later.
|
Machine.Do parameters
|
A
|
Pdirection, profiel richting niet draaien (0) of wel(1)
|
|
B
|
Kant waarop de bewerking uitgevoerd wordt
|
|
C
|
Draaizin, links of rechtsdraaiend
|
|
D
|
TypeProfiel, Doorgeven of het een bewerking op een vleugel (0), een kader (1), een stijl (2) of omkeerkader (3) betreft
|
|
E
|
-
|
|
F
|
-
|
|
G
|
-
|
|
H
|
-
|
Aanvullende uitleg:

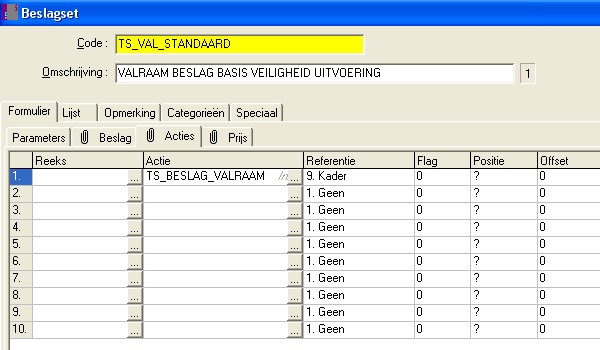

Actie wordt toegevoegd via tab actie bij Beslag.Product of Beslag.Set

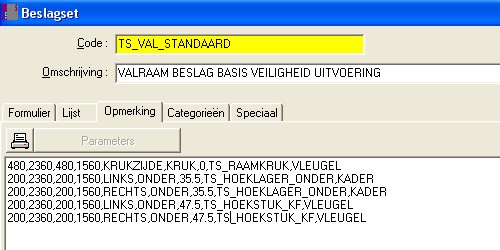

De lijnen met bewerkingen worden toegevoegd bij de tab opmerking bij Beslag.Product of Beslag.Set
De keuze van de bewerking gebeurt op basis van de beslagmaten (vleugelmaten verminderd met 2x offset uit profiel parameters), behalve indien referentie HELFT, DERDE of KRUK is. Enkel bewerkingen die binnen deze grenzen liggen zullen voor de betreffende vleugel uitgevoerd worden.

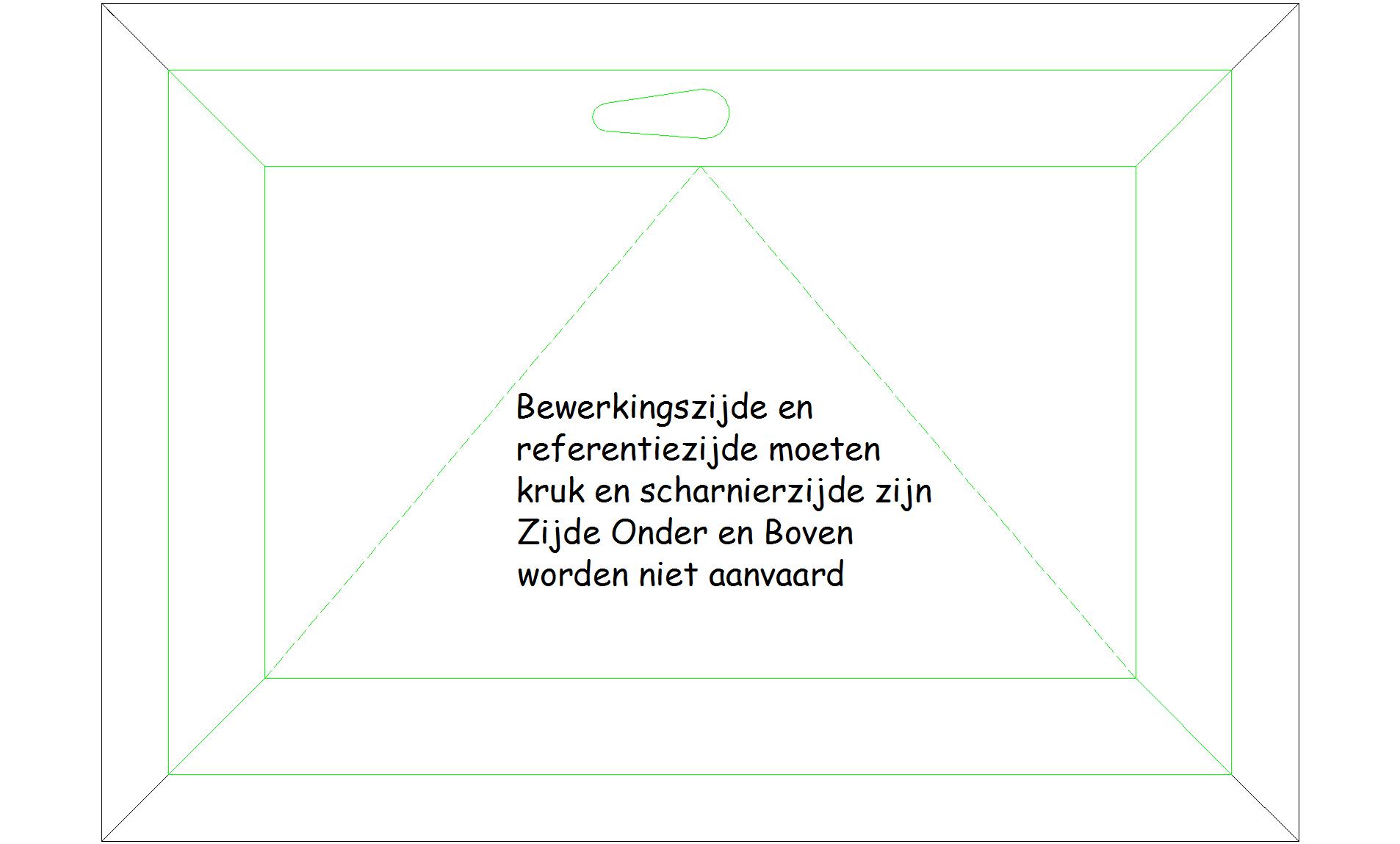

Bewerkingen worden uitgevoerd op de zijde opgegeven bij de parameter ZIJDE, LINKS – RECHTS - BOVEN – ONDER – SCHARNIERZIJDE – KRUKZIJDE er wordt gecontroleerd bij zijde BOVEN en ONDER, of ze niet dezelfde referentie hebben als de scharnierzijde. In dat geval wordt gevraagd om de zijde aan te passen.

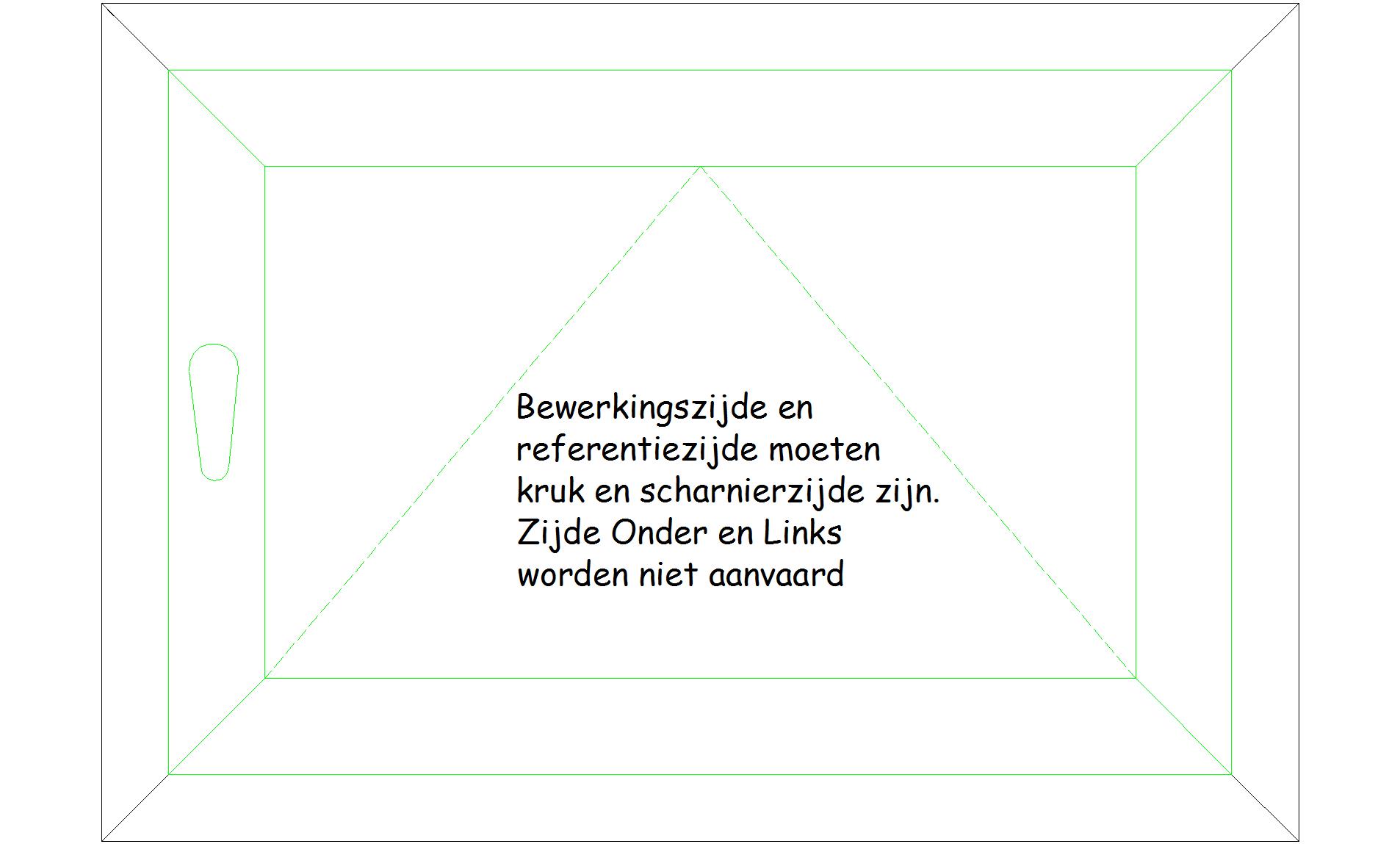

Er wordt gecontroleerd bij zijde BOVEN, ONDER, LINKS en RECHTS, of ze niet dezelfde referentie hebben als de krukzijde. In dat geval wordt gevraagd om de zijde aan te passen.
Het vertrekpunt wordt opgegeven via de parameter referentie en moet correct zijn in functie van de zijde:
- zijde links, referentie onder, boven, scharnierzijde of krukzijde
- zijde rechts, idem
- zijde boven, referentie links, rechts of krukzijde
- zijde onder, idem
- zijde scharnierzijde, referentie links of rechts
- zijde krukzijde, idem, aangevuld met kruk, helft, derde, onder of boven
De maat wordt genomen vanaf de referentie, enkel negatief als de referentie de kruk is.
Bewerkingsreferentie:
- VLEUGEL, refereert naar bewerkingen op het vleugelprofiel.
- KADER, refereert naar bewerkingen op het kaderprofiel.
- OMKEERKADER, (ADAPTOR) refereert naar bewerkingen op het vleugelprofiel dat als omkeerkader dient, is de eerste vleugel die opgegeven wordt.
De bewerkingscode geeft weer welke bewerking onder de lijn geactiveerd moet worden
Typeprofiel geeft weer of het een bewerking op een vleugel (0), een kader (1), een stijl (2) of omkeerkader (3) betreft. Dit opdat men onder de lijn (in MCMAN) beter het onderscheid kan maken als een zelfde profiel meerdere toepassingen heeft.
In de actie zelf staat een correctiemaat “C_CorrectieMaat”. Dit is de eerste zwarte lijn van de actie. Hier moet de juiste opdek opgegeven worden.
De verdere manier van werken is gelijkaardig aan wat gebeurt voor gewoon beslag.
|
