TS_Neus / Actie voor het vastzetten van waterlijsten
Algemeen
|
Auteur(s)
|
Frans Jacobs (FJ)
Ben Pottiez (BP)
|
|
Datum laatst gewijzigd
|
23/02/2007 (BP)
|
|
Minimum JoPPS versie
|
2.81
|
|
Werking
|
Wordt aan het waterlijst of neusje gekoppeld en veroorzaakt een bewerking op het dragende profiel.
Kan zowel gebruikt worden voor rails met vaste tussenafstanden als voor nippels.
|
|
Afhankelijkheid van andere acties
|
Geen
|
|
Activatie
|
Wordt opgeroepen via profiel parameters, acties, referentie lengte
|
Actie flags
|
Slachtoffer
|
o
|
|
Buur
|
o
|
|
Referentie
|
þ
|
Parameters, staan bij de opmerkingen van het betreffende beslag
|
Parameter
|
Standaard waarde (PVC)
|
Betekenis
|
|
C_MOP
|
TS_NEUS
|
Bewerkingscode
|
|
C_MINFROMEDGE
|
70
|
Afstand vanaf het begin van het profiel, indien C_FIXDISTANCE niet gelijk aan 0, is dit ook de afstand tot het einde
|
|
C_INBETWEENSCREWS
|
100
|
Is de exacte of maximum afstand tussen 2 schroeven
|
|
C_FIXDISTANCE
|
1
|
Moet de afstand tussen de schroefjes vast zijn (1) of niet (0)
|
|
C_COLOR
|
0
|
Moet er rekening worden gehouden met lichte/donkere kleuren (1) of niet (0)
|
|
C_BETWEENSCREWSFIXED
|
150
|
Afstand tussen 2 schroeven indien vaste maat gebruikt wordt
|
|
C_MINFIXDISTANCE
|
50
|
Minimale afstand tussen 2 schroeven indien vaste maat gebruikt wordt (voor laatste schroef)
|
|
|
|
|
Machine.Do parameters
Aanvullende uitleg:
Indien gewerkt wordt met een rail is de tussenafstand vast. Als er gewerkt wordt met nippels of champignons is de afstand variabel.
C_COLOR geeft aan of er rekening moet worden gehouden met de uitvoering. Indien de uitvoering in het uitvoering.ini bestand voorkomt (lichte kleur) zal er met variabele afstand gewerkt worden, anders wordt er met een rail gewerkt (vaste afstand voor donkere kleuren).

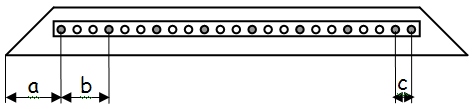

Met een rail staat eerste schroefje op de opgegeven afstand (a) en vanaf dan om de opgegeven afstand (b = C_BETWEENSCREWSFIXED). De laatste schroef wordt bepaalt aan de hand van C_MINFIXDISTANCE (c) dat de kleinste afstand tussen 2 gaten op de rail geeft. Deze schroef zal zo dicht mogelijk bij het einde zitten op minimum C_MINFROMEDGE. Zie ook tekening onderaan.
De afstand C_BETWEENSCREWSFIXED moet een veelvoud zijn van de afstand C_MINFIXDISTANCE.
Met nippels zijn de afstand van begin en einde gelijk aan de opgegeven maat en is de tussenafstand maximaal gelijk aan de opgegeven tussen afstand.
