TS_DECOMP_VERTICAL / Ontluchten op verticale profielen
Algemeen

Gaat voor kader en/of vleugelprofielen een ontluchting voorzien op de verticale profielen. De ontluchting naar buiten wordt geconditioneerd door de uitvoeringscode van het profiel.
  • Afhankelijkheid van andere acties: TS_INITIALISE, voor de richting van de stijlen
  • Afhankelijkheid van andere bestanden: UITVOERING.INI in folder %ROOT_DIRECTORY%\JSS
Activatie

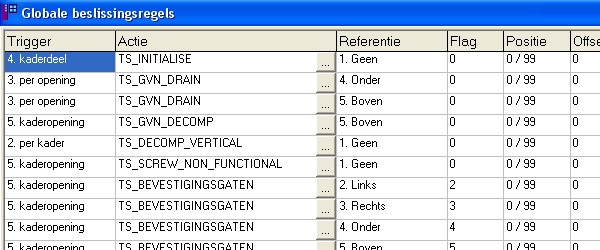

Wordt opgeroepen via Bewerken – Instellingen - Resultaten – MC Bewerkingen – Globale beslissingsregels.

  • Trigger is per kader.
  • Referentie is geen.
  • flag parameter is niet gebruikt

Actie codes
1 – ALU -
2 – PVC -
3 – WOOD -
4 – STEEL -

INPUT

Actie flags
  • Slachtoffer false
  • Buur  false
  • Referentie false
Parameters, staan bij de opmerkingen van het betreffende acie
 Parameter
Standaard waarde
  Betekenis
 C_DODECOMPFRAMEOUT
  1 Verticaal ontluchten in de sponning op kader niveau (1) of niet (0)
 C_DODECOMPFRAMEIN  1 Verticaal ontluchten naar buiten op kader niveau (1) of niet (0)
 C_DODECOMPFRAMEEXTRA  1 Verticaal ontluchten in de voorkamer op kader niveau (1) of niet (0)
 C_DODECOMPVENTOUT  1 Verticaal ontluchten in de sponning op vleugel niveau (1) of niet (0)
 C_DODECOMPVENTIN  1 Verticaal ontluchten naar buiten op vleugel niveau (1) of niet (0)
 C_DODECOMPVENTEXTRA  1 Verticaal ontluchten in de voorkamer op vleugel niveau (1) of niet (0)
 C_DODECOMPFRAMETRANSOMOUT  1 Verticaal ontluchten in de sponning op kader niveau van een stijl (1) of niet (0)
 C_DODECOMPFRAMETRANSOMIN  1 Verticaal ontluchten naar buiten op kader niveau van een stijl (1) of niet (0)
 C_DODECOMPFRAMETRANSOMEXTRA  1 Verticaal ontluchten in de voorkamer op kader niveau van een stijl (1) of niet (0)
 C_DODECOMVENTTRANSOMOUT  1 Verticaal ontluchten in de sponning op vleugel niveau van een stijl (1) of niet (0)
 C_DODECOMPVENTTRANSOMIN
 1 Verticaal ontluchten naar buiten op vleugel niveau van een stijl (1) of niet (0)
 C_DODECOMVENTTRANSOMOUT  1 Verticaal ontluchten in de sponning op vleugel niveau van een stijl (1) of niet (0)

 C_DODECOMPVENTTRANSOMEXTRA

 1 Verticaal ontlucht en in de voorkamer op vleugel niveau van een stijl (1) of niet (0)
 C_PROFILELISTFRAME   Lijst van profielen die verticaal ontlucht moeten worden op kader niveau
 C_PROFILELISTVENT   Lijst van profielen die verticaal ontlucht moeten worden op vleugel niveau
 C_MOPDECOMPFRAMEOUT  TS_DECOMP_FRAME_OUT  Bewerkingscode in de sponning op kader niveau
 C_MOPDECOMPFRAMEIN  TS_DECOMP _FRAME_IN Bewerkingscode naar buiten op kader niveau
 C_MOPDECOMPFRAMEEXTRA  TS_DECOMP_FRAME_EXTRA  Bewerkingscode in de voorkamer op kader niveau
 C_MOPDECOMPVENTOUT  TS_DECOMP _VENT_OUT Bewerkingscode in de sponning op vleugel niveau
 C_MOPDECOMPVENTIN  TS_DECOMP _VENT_IN Bewerkingscode naar buiten op vleugel niveau
 C_MOPDECOMPVENTEXTRA  TS_DECOMP _VENT_EXTRA Bewerkingscode in de voorkamer op vleugel niveau
 C_MOPDECOMPFRAMETRANSOMOUT  TS_DECOMP_FRAME_TRANSOM_OUT  Bewerkingscode in de sponning op kader niveau van een stijl
 C_MOPDECOMPFRAMETRANSOMIN  TS_DECOMP _FRAME_TRANSOM_IN Bewerkingscode naar buiten op kader niveau van een stijl
 C_MOPDECOMPFRAMETRANSOMEXTRA  TS_DECOMP_FRAME_TRANSOM_EXTRA  Bewerkingscode in de voorkamer op kader niveau van een stijl
 C_MOPDECOMPVENTTRANSOMOUT  TS_DECOMP _VENT_TRANSOM _OUT Bewerkingscode in de sponning op vleugel niveau van een stijl
 C_MOPDECOMPVENTTRANSOMIN  TS_DECOMP _VENT_TRANSOM _IN Bewerkingscode naar buiten op vleugel niveau van een stijl
 C_MOPDECOMPVENTTRANSOMEXTRA  TS_DECOMP _VENT_TRANSOM _EXTRA Bewerkingscode in de voorkamer op vleugel niveau van een stijl
 C_MINFROMCORNERFRAME  31 Afstand van hoek glassponning kader tot ontluchting naar buiten
 C_MINFROMCORNERVENT  100 Afstand van hoek glassponning vleugel tot ontluchting naar buiten
 C_MINFROMCORNEREXTRA  200 Afstand van hoek glassponning kader tot ontluchting in voorkamer
 C_DISTANCEBETWEENFRAME  30 Afstand tussen ontluchting naar buiten en in sponning op kader niveau
 C_DISTANCEBETWEENVENT  30 Afstand tussen ontluchting naar buiten en in sponning op vleugel niveau
 C_SLOTLENGTH  30 Lengte van de ontluchtingsgroef
 C_SLOTWIDTH  8 Breedte van de ontluchtingsgroef


OUTPUT

Machine.Do bewerkingen
Afhankelijk parameters

Machine.Do parameters

A Pdirection, profiel richting niet draaien (0) of wel(1)
B BuitenOntluchten, indien er onderscheid moet gemaakt worden voor binnen- of buitendraaiend, staat nu standaard op nul
C LengteSleuf, lengte van de sleuf
D BreedteSleuf, breedte van de sleuf
E TypeProfiel, Doorgeven of het een bewerking op een vleugel (0), een kader (1) of een stijl (2) betreft
F

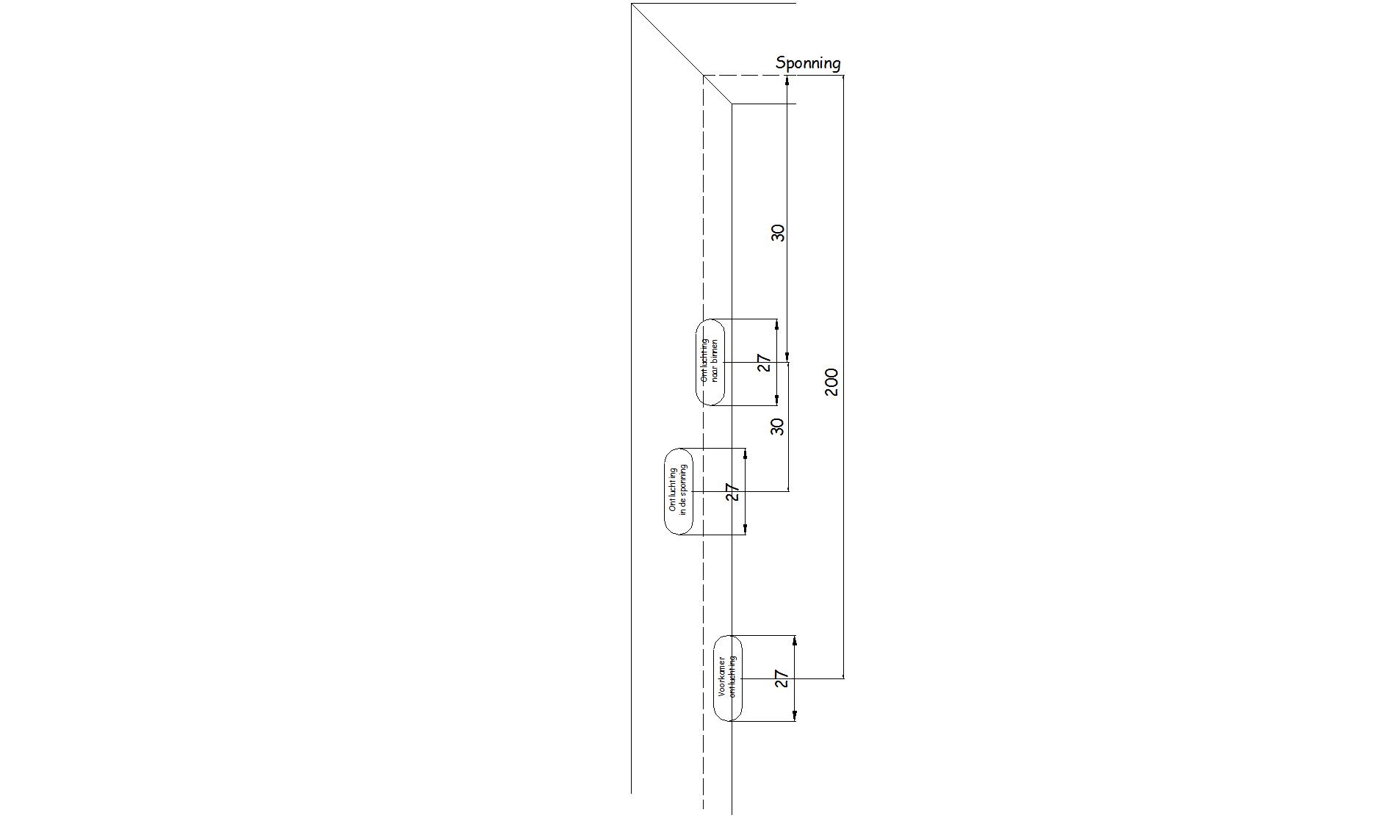

Positionering ontluchting:



Auteur(s) Frans Jacobs (FJ)
Datum laatst gewijzigd 20/07/2004 (FJ)
Minimum JoPPS versie 2.70
