Actie voor boorbewerkingen voor het bevestigen van ramen in de muren
Algemeen
|
Laatst gewijzigd
|
07/07/2011: toevoegen ‘ProfielLijst’
|
|
Min. JoPPS versie
|
2.81
|
|
Werking
|
Gaat iedere opening op kaderniveau bekijken
Gaat ook na of er een omkeerprofiel, vaste vleugel of een profiel onder een stapeldorpel zit.
|
| Afhankelijkheid van andere acties |
- _ONBEFORECALCASSEMBLY, initialisatie + zoeken gemeenschappelijke zijden
-
TS_INITIALISE voor het terugvinden van het kader profiel onder een stapeldorpel
-
TS_DEURSCHARNIERZIJDE, voor positie van scharnieren
|
| Activatie |

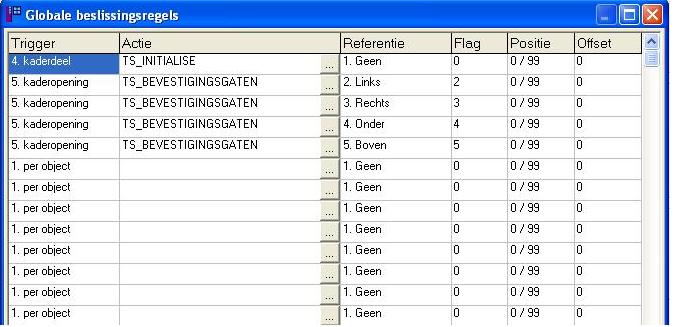

Wordt opgeroepen via Bewerken – Instellingen - Resultaten – MC Bewerkingen – Globale beslissingsregels. Trigger is per kaderopening. Referentie is LINKS of RECHTS of ONDER of BOVEN. De flag moet gezet worden overeenkomstig de gekozen zijde.
|
Input
|
Actie flags
|
|
|
Slachtoffer
|
Neen
|
|
Buur
|
Neen
|
|
Referentie
|
Ja
|
Parameters bij de opmerkingen van het betreffende actie
|
Parameter
|
Standaard waarde (PVC)
|
Betekenis
|
|
Tussenafstand
|
300
|
Max afstand tussen 2 boringen
|
|
AfstandBegin
|
50
|
Afstand zijkant opening (of buurdeel of stijl) tot eerste boring
|
|
Lengte1Gat
|
400
|
Lengte tot de welke een enkele boring
|
|
LengteGeenGat
|
100
|
Lengte tot de welke geen boring
|
|
AfwerkingVerankering
|
TS_VERANKERING_JA
|
Afwerkingscode die weergeeft dat verankering nodig is. Moet aan een deel van de groep hangen of opgegeven worden bij de afwerkingen van het project
|
|
Mop_Verankeren
|
TS_VERANKEREN
|
Bewerkingscode die gebruikt moet worden. Kan overschreven worden bij de afwerking
|
|
StapelDorpel
|
False
|
Moet profiel onder stapeldorpel mee vastgezet worden met verankering
|
|
StapelDorpelLijst
|
|
Lijst met stijlen die beschouwd kunnen worden als Stapeldorpel
|
|
OntwaterOnder
|
False
|
Geen bewerking voorzien als er naar onder ontwaterd moet worden (maw als er een steenlijst onder het deel zit)
|
|
DrainList
|
|
Lijst met profielen die wel geboord mogen worden, ook al is er ontwatering naar onder
|
|
ProfielLijst
|
|
Indien ingevuld wordt de verankering alleen toegepast voor deze (kader)profielen
|
|
OmkeerLijst
|
|
Lijst met “vleugel”profielen die beschouwd kunnen worden als omkeerprofiel en mee vast gezet mogen worden
|
|
VastLijst
|
|
Lijst met vleugelprofielen die geboord mogen worden als de vleugel van het type vast is
|
Output
Machine.Do parameters
|
A
|
Pdirection, profiel richting niet draaien (0) of wel(1)
|
|
B
|
Doorgeven of het een bewerking op een vleugel (0), een kader (1) of omkeerkader (3) betreft
|
|
C
|
|
|
D
|
|
Aanvullende informatie:
Al dan niet bevestigingsgaten uitvoeren kan gebeuren op 2 manieren:
-
Via de algemene afwerking gekoppeld aan een deel van de groep of het project:
- Indien de afwerking aanwezig is op 1 deel van de groep of bij de extra afwerkingen in het project, wordt de actie uitgevoerd
-
De actie vertrekt vanuit de opening op het kaderdeel omdat hierdoor al direct rekening gehouden wordt met stijlen
-
Per zijde wordt gecontroleerd of er scharnieren aanwezig zijn en wat de uitgesloten zone is. Dit wordt gezet vanuit de actie TS_DEURSCHARNIER.
-
Per zijde wordt gekeken naar eventueel gemeenschappelijke zijden met andere delen
-
Hiertoe moeten de delen aansluitend zijn
-
Vervolgens wordt iedere vrije zijde beoordeeld voor het plaatsen van de gaten
-
Via een afwerking waarbij in de opmerking in de tabel Afwerking extra informatie staat:
-
In dit geval moet er een lijn zijn die begint met het woord ZIJDE en vervolgens een waarde voor Links – Rechts – Onder – Boven
-
De waarden moeten gescheiden zijn door comma’s
-
0 betekent geen bewerking voor die zijde
-
1 betekent wel een bewerking voor die zijde
-
voorbeeld: ZIJDE,0,1,1,0 - Bewerkingen voorzien Rechts en onder van het deel
-
De positionering van de bewerking is verder identiek aan de eerste methode
Indien gewenst kan het profiel onder een stapeldorpel ook vastgezet worden. Hiertoe moet de parameter StapelDorpel op True gezet worden, en moet de profielcode voorkomen in de lijst van stapeldorpels
Indien in de lijsten Omkeerlijst of Vastlijst profielcodes ingevuld worden, dan worden vleugels met deze profielcodes ook doorboord op overeenstemmende posities
Indien aan het deel een afwerking hangt van het type Geen, Links of rechts worden de bovenste bevestigingsgaten niet
geboord. Enkel indien bij de opmerking volgende lijn staat “NEGLECTTYPE,1” worden de gaten wel voorzien.
Een alternatieve bewerkingscode kan opgegeven worden door bij de afwerking die de zijde opgeeft een extra lijn toe te voegen bij de opmerking, namelijk “OPERATION,code van de bewerking”
Bij gebogen ramen worden de gaten niet doorgezet op eventuele omkeerkaders of vaste vleugels
