Eindmaten vleugelverdelingen tonen en wijzigen (3.39 - 3484)


Momenteel kan men enkel de maat tot aan de verdeling gebruiken om ze te positioneren. Voortaan kan men alle maten voor verdelingen aanpassen in de editor, ook de maat tot aan de buitenzijde rechts of tot de bovenzijde.

De editorwizard Vleugelverdeling toevoegen en de groep/deel wizard Nieuw model, eigen definitie zijn aangepast ook de eindmaat van de verdeling(en) wordt getoond. Doe als volgt:

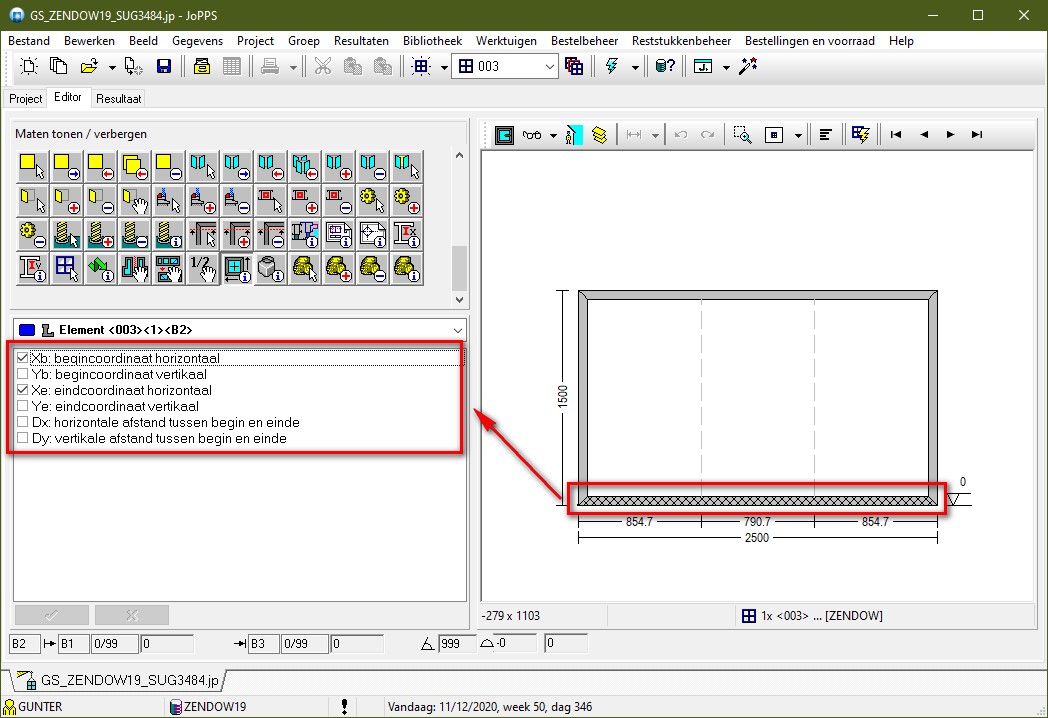

  • Voor de verticale verdelingen die vertrekken op een profiel de Xb- en Xe-coördinaat van het desbetreffende profiel mee aan te vinken.
  • Voor de horizontale verdelingen die vertrekken op een profiel de Yb- en Ye-coördinaat van het desbetreffende profiel mee aan te vinken.
Beide coördinaten (begin en einde) moeten aangevinkt worden zodat ze zowel in binnen- als in buitenzicht beschikbaar zijn:

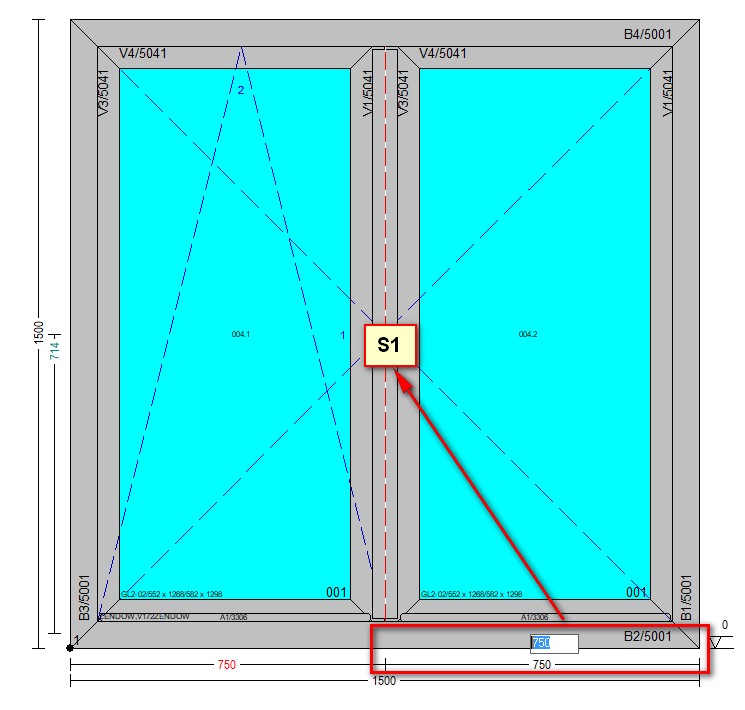

Deze eindmaten worden niet alleen gevisualiseerd maar de gebruiker kan ze ook selecteren om aan te passen:
