Protocol MURAT TT405 (3.37 - 3335)


Nieuw protocol voor dubbel verstekzaag MURAT TT405.

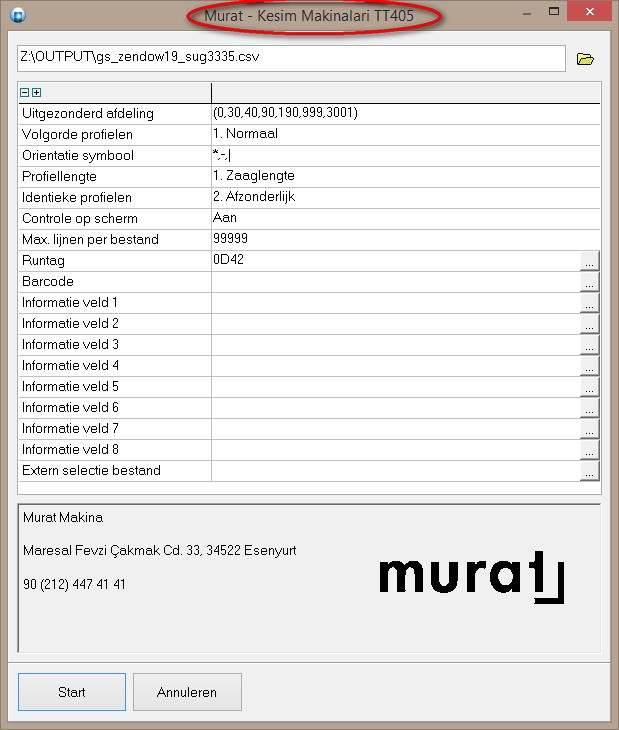

Machine dialoog

In de instellingen en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien:


Uitgezonderd afdeling lijst met afdelingen van profielen die niet gewenst zjin op de machine
Vollgorde profielen volgorde profielen volgens zaaglengte (normaal, omgekeerd)
Oriëntatie symbool (*, -, |)
Profiellengte (zaaglengte, lengte of binnen lengte)
Identieke profielen profielen samennemen
Maximum aantal lijnen per bestand
Runtag runtag override
Barcode barcode genereren via script
Personalisatie veld informatie
informatie veld 1 Profile Code*
informatie veld 2 Order No*
informatie veld 3 Poz No*
informatie veld 4 Assembly*
informatie veld 5 Trolley*
informatie veld 6 Box*
informatie veld 7 Gasket/Color*
informatie veld 8 Dealer*
Extern selectie bestand personalisatie query

Informatie velden

Indien de gebruiker de ‘Informatie velden’ leeg laat zal de standaard informatie* getoond worden. De standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :

%FILENAME% (bestandsnaam)
%BATCH% (batch naam)
%JOBREF% (job naam)
%RUNTAG% (runtag hexadecimaal)
%RUNTAGDEC% (runtag decimaal)
%PROJECTREF% (project naam)
%PROJECTDESC% (project omschrijving)
%ASSEMBLYREF% (groep code)
%FRAMEREF% (kaderdeel code)
%FRAMEOPEN% (kaderopening code)
%VENTREF% (vleugeldeel code)
%VENTOPEN% (vleugelopening code)
%CFLABEL% (project profiel referentie)
%FLDNO% (aantal identieke profielen in baar)
%ITMNO% (baar volgnummer)
%SEQNO% (profiel volgnummer in baar)
%REPNO% (herhalingsfactor baar)
%BPC% (verzagen (enkel/dubbel)
%LOPT% (baar lengte)
%LABS% (zaaglengte)
%LMAX% (lengte)
%LMIN% (binnenlengte)
%LENGTH% (profiellengte volgens instelling)
%ANGLEA% (zaaghoek begin)
%ANGLEA1% (zaaghoek begin kant I)
%ANGLEA2% (zaaghoek begin kant I)
%ANGLEB% (zaaghoek einde)
%ANGLEB1% (zaaghoek einde kant II)
%ANGLEB2% (zaaghoek einde kant II)
%PROFILE% (profiel code)
%SYSTEM% (reeks code)
%PRODUCT%  (product code)
%ORDERCODE% (bestelcode)
%PROFILEDESC% (profiel omschrijving)
%FINFISH% (uitvoering)
%FINISSHDESC% (uitvoering omschrijving)
%CARRIER% (kar)
%CABIN% (vak)
%RACK% (kar/vak positie (volgens kar/vak regels)
%LCNT%  (intern lijn nummer)
%PROFILENO% (profiel nummer)
%FRAMENO% (kader nummer)
%POSITION% (positie links/rechts/onder/boven/horizontaal/verticaal/…)
%POSSYMBOL% (positie symbool)
%DELIVERYWEEK% (levertermijn)
%CUSTOMERREF% (klant code)
%CUSTOMERDESC% (klant naam)
%BARCODE% (barcode)

Bovenstaande parameters kunnen in deze velden eveneens gebruik maken van de ‘standaard’ string functies van script om de informatie te formateren.

JOPPS.INI

Instellingen via een extra sectie [TT405] in JOPPS.INI zijn:

[TT405]
SymbolL=< symbool links (=Gauche)
  SymbolR=> symbool rechts (=Droite)
  SymbolU=/\ symbool boven (=
Haute)
  SymbolD=\/ symbool onder (=Bas)
  Symbol H=-- symbool horizontaal
  SymbolV=| symbool vertikaal
  SymbolS=/ symbool schuin

  DblCutDesc=* indicatie dubbel verzagen

Supplier=         overrulen leveranciers code (nog niet beschikbaar)

Barcode

De gebruiker kan de standaard barcode (= runtag decimaal 6 cijfers + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters :

CUTCNT (profiel nummer, globaal)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer, bewerkingen)
BARCODE (barcode)
_RUNTAG (runtag hexadecimaal)
_RUNTAGD (runtag decimaal)
