Profiel en vulling nummering/coderingen (3.27 - 2649)


Mogelijkheid voorzien om een unieke profiel/vulling codering goed leesbaar af te drukken op schetsen.

Deze nummering is ook beschikbaar in de ELUSOFT machinecenter sturing.

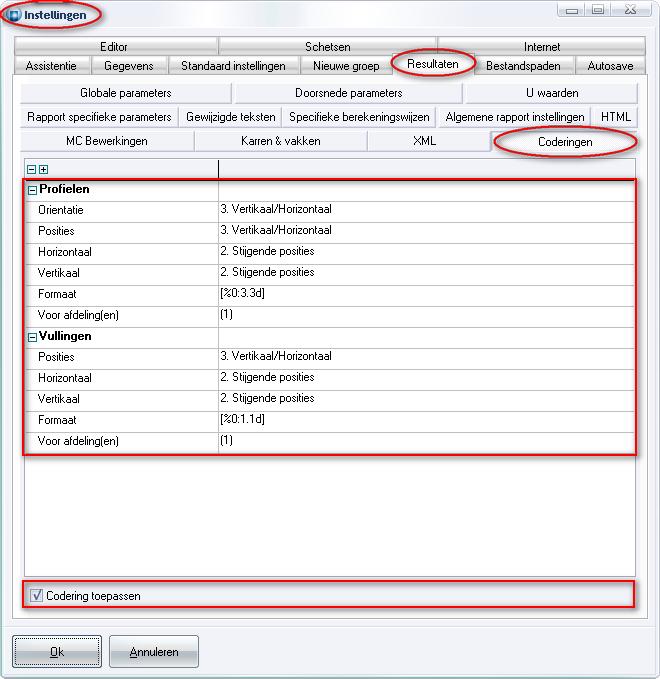

Bij “Bewerken – Instellingen – Resultaten” is een extra tab “Coderingen” voorzien met parameters voor de nummering van profielen en vullingen.



Er is eveneens een instelling “Codering toepassen”voorzien om de functionaliteit in/uit te schakelen:

Nummering parameters profielen:
  • Orientatie  = sortering oriëntatie profielen
    • 1. Geen voorkeur
    • 2. Horizontaal/Vertikaal
    • 3. Vertikaal/Horizontaal
  • Posities  = sortering posities profielen
    • 1. Geen voorkeur
    • 2. Horizontaal/Vertikaal
    • 3. Vertikaal/Horizontaal
  • Horizontaal  = sortering X coördinaten (horizontaal)
    • 1. Geen voorkeur
    • 2. Stijgende waarden
    • 3. Dalende waarden
  • Vertikaal  = sortering Y coördinaten (vertikaal)
    • 1. Geen voorkeur
    • 2. Stijgende waarden
    • 3. Dalende waarden
  • Formaat  = formatering nummering
  • Voor afdeling(en) = enkel voor profielen met afdeling

Nummering parameters vullingen:
  • Posities  = sortering posities vullingen
    • 1. Geen voorkeur
    • 2. Horizontaal/Vertikaal
    • 3. Vertikaal/Horizontaal
  • Horizontaal  = sortering X coördinaten (horizontaal)
    • 1. Geen voorkeur
    • 2. Stijgende waarden
    • 3. Dalende waarden
  • Vertikaal  = sortering Y coördinaten (vertikaal)
    • 1. Geen voorkeur
    • 2. Stijgende waarden
    • 3. Dalende waarden
  • Formaat  = formatering nummering
  • Voor afdeling(en) = enkel voor vullingen met afdeling

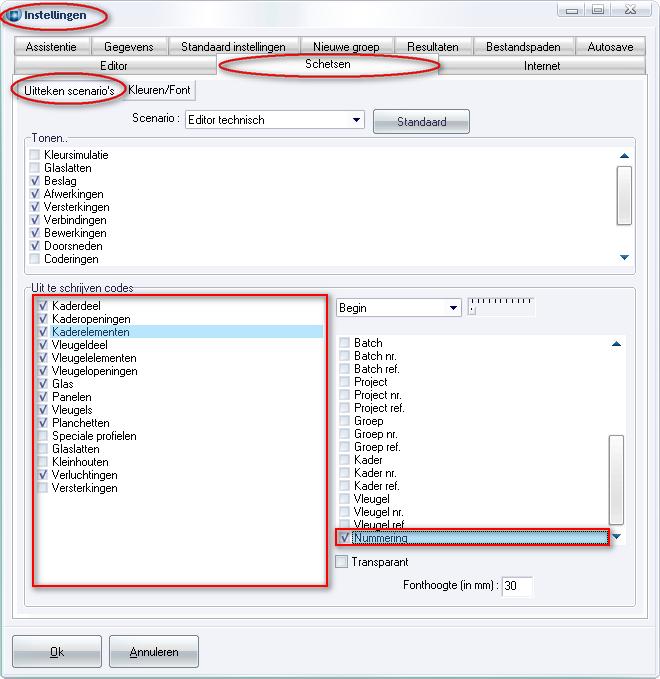

Bij “Bewerken – Instellingen – Schetsen – Uitteken scenario’s” is een extra optie “Nummering” voorzien die kan aangevinkt worden per type “Uit te schrijven codes”. Op deze manier is het mogelijk om bijvoorbeeld wel profiel nummering te tonen maar geen vulling nummering:

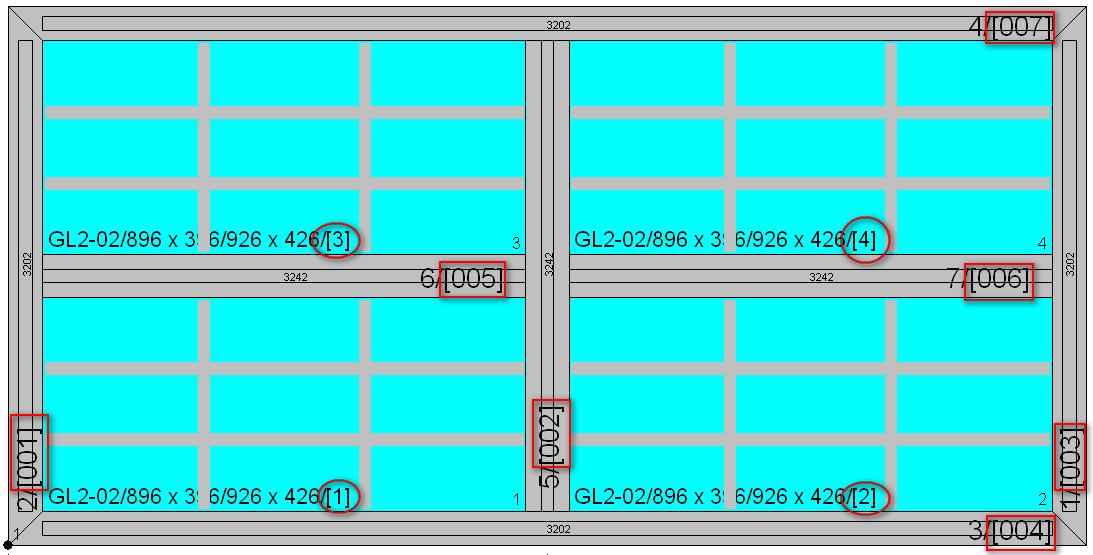

Onderstaande screenshot toont een voorbeeld van het profiel en vulling nummer van een vaste kader met stijlen en glas :


De resultaten tabellen zijn eveneens uitgebreid met deze informatie. Volgende tabellen werden voorzien van een extra veld “TAG”:

 STUK tabel  %DB_PIECE_TAG, %DSP_PIECE_TAG%
 GLAS tabel  %DB_GLASS_TAG%, %DSP_GLASS_TAG%
 PART tabel  %DB_PART_TAG%, %DSP_PART_TAG%

De XML interface werd eveneens voorzien van deze informatie, namelijk de “BatchInfo” werd uitgebreid met de eigenschap “Tag”.

Deze informatie is voorzien voor :

 PartData (kader/vleugel gegevens)
 ProfileListItem (profiel gegevens)
 FillingListItem (vulling gegevens)
 BarCodeInfo
(barcode, extra parameter “TAGID” in script)

De ELUMATEC machinecenter sturing ELUSOFT werd eveneens aangepast zodat deze informatie kan doorgegeven worden in het ECW bestand d.m.v. een extra parameter “TAGID” welke kan gebruikt worden in de desbetreffende machine sectie [ELUSOFT] in het JOPPS.INI bestand:

 [ELUSOFT]
 FieldInfo1=Kar:%CARRIER% Vak:%CABIN% Tag:%TAGID%
 FieldInfo2=R:%ASSEMBLY% Pos:%ORIENTATION%,%POSITION% Cor:%CUTB%
 FieldInfo3=%JOB%
 FieldInfo4=StrRight('000000000000000' + '%BARCODE%',15)
 FieldInfo5=Len:%LENGTH% mm


Opmerking

Momenteel is deze functionaliteit enkel uitgewerkt voor constructie elementen zoals kader en vleugel profielen en voor kader en vleugel vullingen.
