Hulpprofielen en extra profielen corrigeren in functie van dagmaat (3.25 - 1005)


Mogelijkheid voorzien om hulpprofielen gedefinieerd als A-profiel zoals bijvoorbeeld een sierneus en om extra profielen rond een kaderdeel zoals bijvoorbeeld een onderdorpel automatisch te corrigeren in functie van de dagmaat.

Hulpprofielen gedefinieerd als A-profiel automatisch corrigeren in functie van de dagmaat.

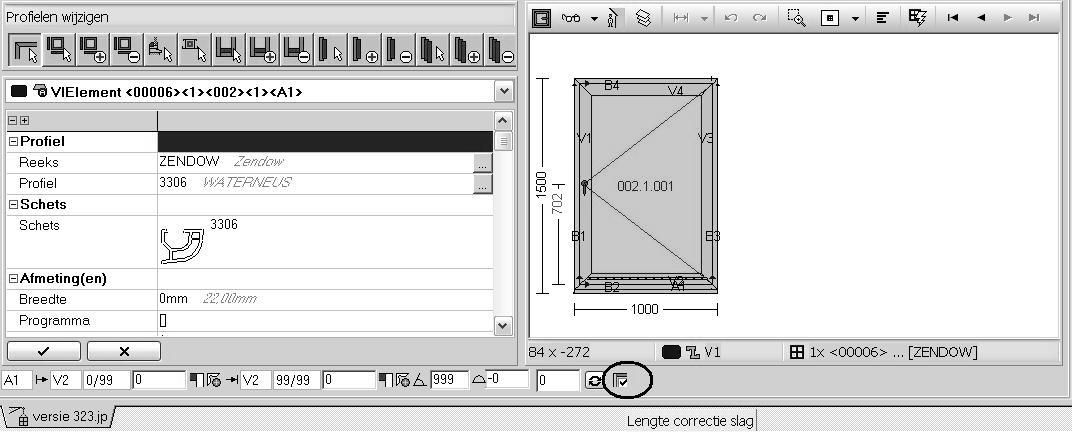

Bij het aanmaken of wijzigen van een hulpprofiel verschijnt voortaan in de werkbalk onderaan de extra optie’ Lengte correctie slag’:



  • Indien deze optie ‘Lengte correctie slag’ aangevinkt is en het hulpprofiel in kwestie is gepositioneerd op een buitenkader, dan wordt de lengte van dit hulpprofiel automatisch gecorrigeerd naar de dagmaat van het model in kwestie.
  • Indien deze optie ‘Lengte correctie slag’ aangevinkt is en het hulpprofiel in kwestie is gepositioneerd op een vleugelprofiel, dan wordt de lengte van dit hulpprofiel automatisch gecorrigeerd naar de doorkijkmaat van de kaderopening in kwestie.

Deze optie ‘Lengte correctie slag’ kan ook opgevraagd en gewijzigd worden via scripting. De extra eigenschap AUTOCORRECT werd hiervoor toegevoegd aan de objecten FRAMEELEMENT en VENTELEMENT.

Extra profielen rond een kaderdeel (bvb een onderdorpel) automatisch te corrigeren in functie van de dagmaat

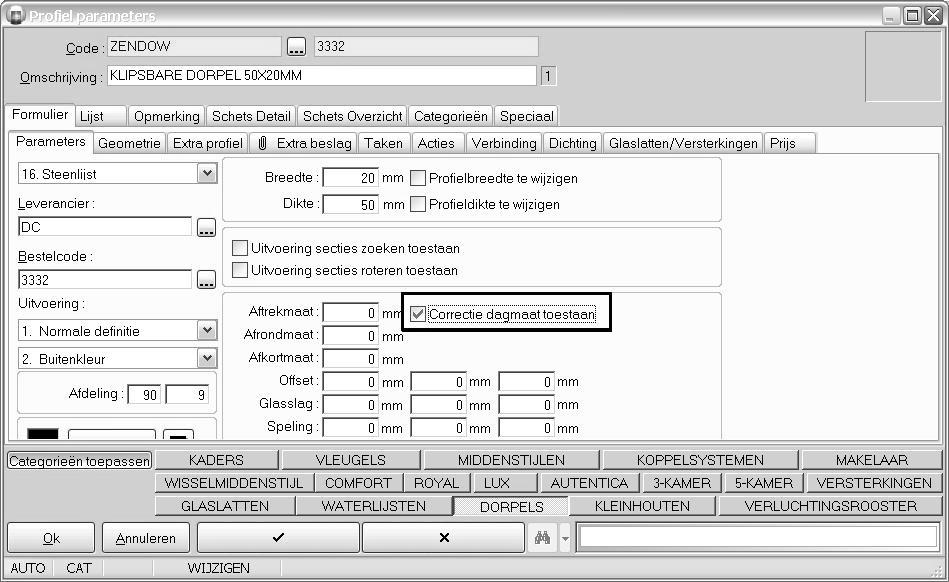

In de basisgegevens, PROFIEL PARAMETERS werd hiervoor onder de tab ‘Parameters’ de optie ‘Correctie dagmaat toestaan’ toegevoegd:



Indien deze optie ‘Correctie dagmaat toestaan’ aangevinkt is, dan zal de lengte van de dorpel in kwestie automatisch aangepast worden in functie van de dagmaat van het model waartoe de onderdorpel behoort.

Opmerking: deze automatische lengte correctie werkt niet samen met het verlengen van extra profielen.
