Formaat voor het aansturen van “raamhoek” GUBISCH CW15560. In de setup en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien :
filter op afdelingen
orientatie symbool
profiellengte (zaaglengte, lengte)
correctie 1 toepassen op netto breedte
correctie 2 toepassen op netto breedte
penlengte rekenen
penlengte begin profiel
penlengte einde profiel
parameter voor profiel breedte (standaard X6)
parameter voor profiel diepte (standaard Y6)
minimum stuk lengte
maximum stuk lengte
controle op scherm
maximum aantal lijnen per bestand
extern selectie bestand
personalisatie veld extra informatie

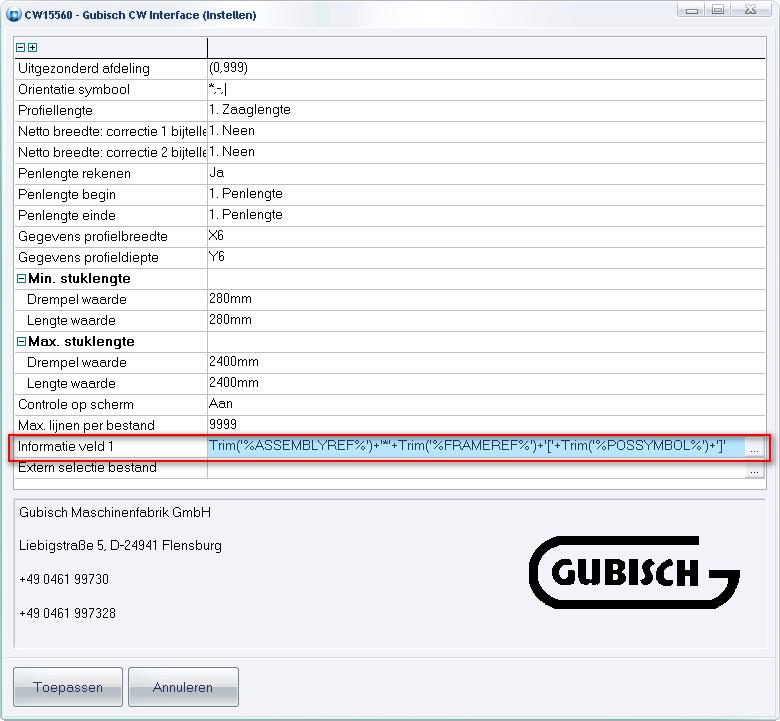

De informatie van het extra informatie veld, (zie screenshot boven), kan eventueel vervangen worden door andere informatie. Standaard waarden voor het veld is: veld 1 standaard leeg
In het veld kan men eveneens gebruik maken van de ‘standaard’ functies van scripting om de informatie te formatteren. Beschikbare parameters:
|
Parameter
|
Verklaring
|
|
%BATCHTYPE%
|
batch type
|
|
%BATCH%
|
batch code
|
|
%PROJECTREF%
|
project code
|
|
%ASSEMBLYREF%
|
groep code
|
|
%FRAMEREF%
|
deel code
|
|
%FRAMEOPEN%
|
opening code
|
|
%VENTREF%
|
vleugeldeel code
|
|
%VENTOPEN%
|
vleugeldeel opening
|
|
%SYSTEM%
|
reeks
|
|
%PROFILE%
|
profiel
|
|
%PROFILEDESC%
|
profiel omschrijving
|
|
%LENGTH%
|
profiel lengte
|
|
%POSITION%
|
profiel positie
|
|
%POSSYMBOL%
|
profiel positie symbool
|
|
%PROGCODE%
|
programma code
|
|
%CUSTOMERREF%
|
klant code
|
|
%CUSTOMERDESC%
|
klant naam
|
|
%DELIVERYWEEK%
|
levertermijn
|
Instellingen mogelijk via een extra sectie [CW15560] in JOPPS.INI zijn :
[CW15560]
MakeDirectory=1 subfolder creëren activeren
FileExtension=lte standaard bestand extensie
ProfileSortOrder=0 sorteren profielen, (0 = stijgend volgnummer, 1 = dalend volgnummer)
SymbolL=< symbool links
SymbolR='> symbool rechts
SymbolU=/\ symbool boven
SymbolD= \/ symbool onder
SymbolH=-- symbool horizontaal
SymbolV=| symbool vertikaal
SymbolS= / symbool schuin

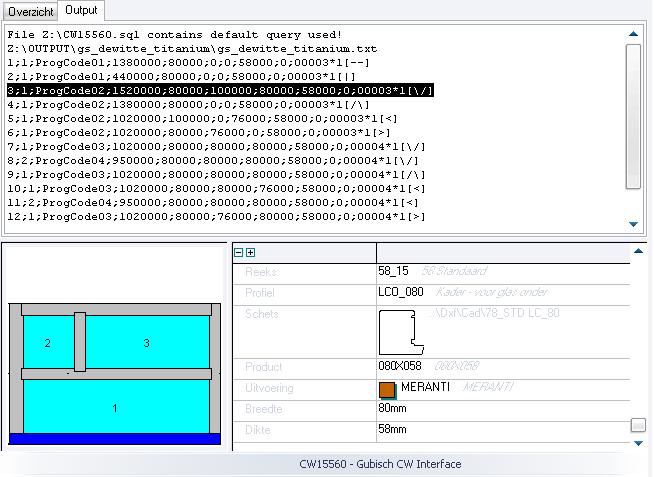

Onderstaande screenshot geeft een voorbeeld van het gegenereerde formaat:
