Stuklijst rapport

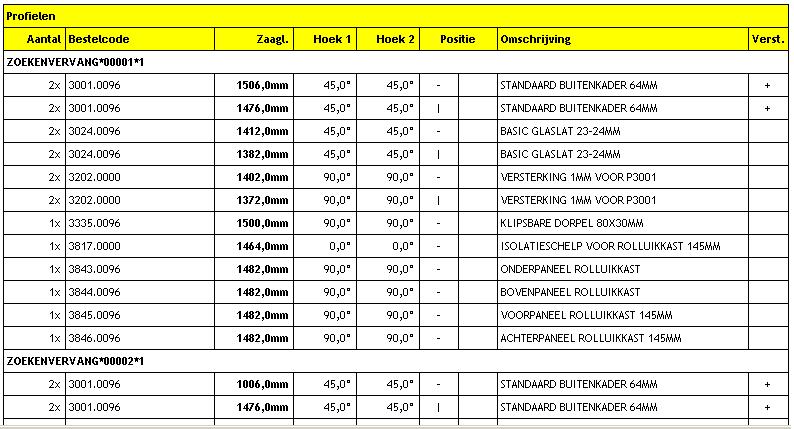

Een stuklijst geeft, per model, een overzicht van alle profielen waaruit het betreffende model is samengesteld:



De profielen zijn uitgesplitst volgens de code (en bijhorende omschrijving) gedefinieerd in Gegevens.Profiel.Parameters. Per profiel wordt standaard de volgende informatie getoond:
  • Aantal stuks + bestelcode profiel
  • Profiellengte
  • Hoek 1 /Hoek 2 zijnde begin- en eindhoek van het profiel
  • Positie, waarbij - voor horizontaal, êvoor verticaal en * voor schuin.
    Bij profielen waarvoor een letter gedefinieerd is in Profiel.Parameters verschijnt deze letter onder ‘
    Positie’'
  • Profielomschrijving
  • Versterkt (+) of niet
Via de stuklijst instellingen bepaalt u zelf welke (profiel)informatie getoond wordt, doe als volgt:

Selecteer “Technische rapporten” onder de tab ‘Resultaat’ en klik in het overzicht het rapport “Stuklijst”. Het aangeklikte rapport wordt blauw:

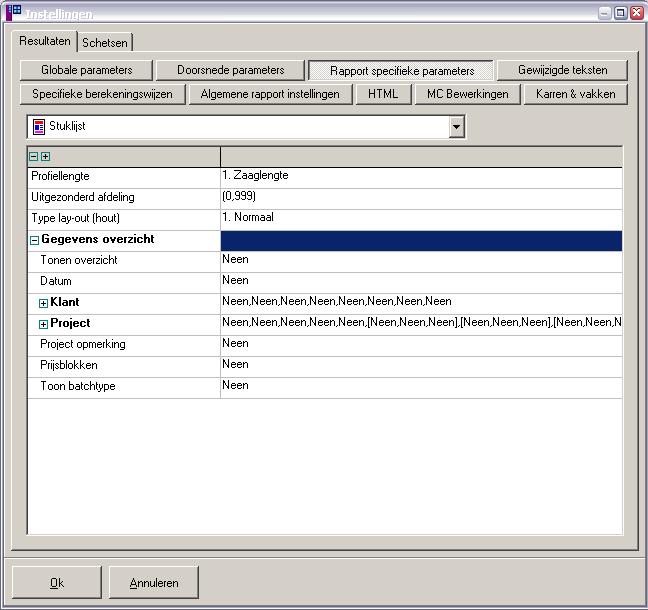

Klik de rechter muistoets en selecteer de optie ‘Rapport instellingen’ in het popup menu dat verschijnt. U komt automatisch bij de rapportspecifieke parameters van het aangeklikte rapport ‘Stuklijst’ terecht:



Controleer / wijzig de stuklijst instellingen:

Profiellengte: Om te bepalen welke lengte voor de profielen getoond wordt:
  • Profiellengte: = de lengte van het afgewerkte profiel.
  • Zaaglengte: = de profiellengte + de overmaat voor het zagen (voor PVC het smeltverlies)
  • Binnenlengte: kortste lengte van het profiel indien de zaaghoek verschilt van 90°.
Uitgezonderd afdeling: Definieer hier het afdelingsnummer van die profielen die nooit op de stuklijst mogen verschijnen. Verschillende afdelingsnummers dienen te worden gescheiden door een komma.

Type layout (specifiek voor houtverwerkers): Klanten met de module Hout kunnen kiezen voor de optie ‘Lang’ om extra informatie zoals de buur, lengte voor en na pennen, afmetingen ruw hout en na profilering, lengte pennen + aantal pennen en gaten te tonen op de stuklijst.

Gegevens overzicht: Om te bepalen welke informatie er bovenaan het rapport verschijnt. Het betreft algemene projectinformatie (codes, vulling, kleuren, ligging, etc.) en algemene klantinformatie.

In het veld ‘Tonen overzicht’ bepaalt u of het gegevens overzicht met de algemene informatie bovenaan het rapport al dan niet verschijnt. Indien JA, definieer dan in de verschillende velden of de overeenkomstige informatie al dan niet getoond wordt.

Klik OK om eventuele wijzigingen te bevestigen.
