Profiel Combinaties Definiëren


Bepaalde profielen, zoals buitenkaders en vleugelkaders worden in een constructie aan elkaar bevestigd, met een postieve of negatieve overlap tot gevolg.

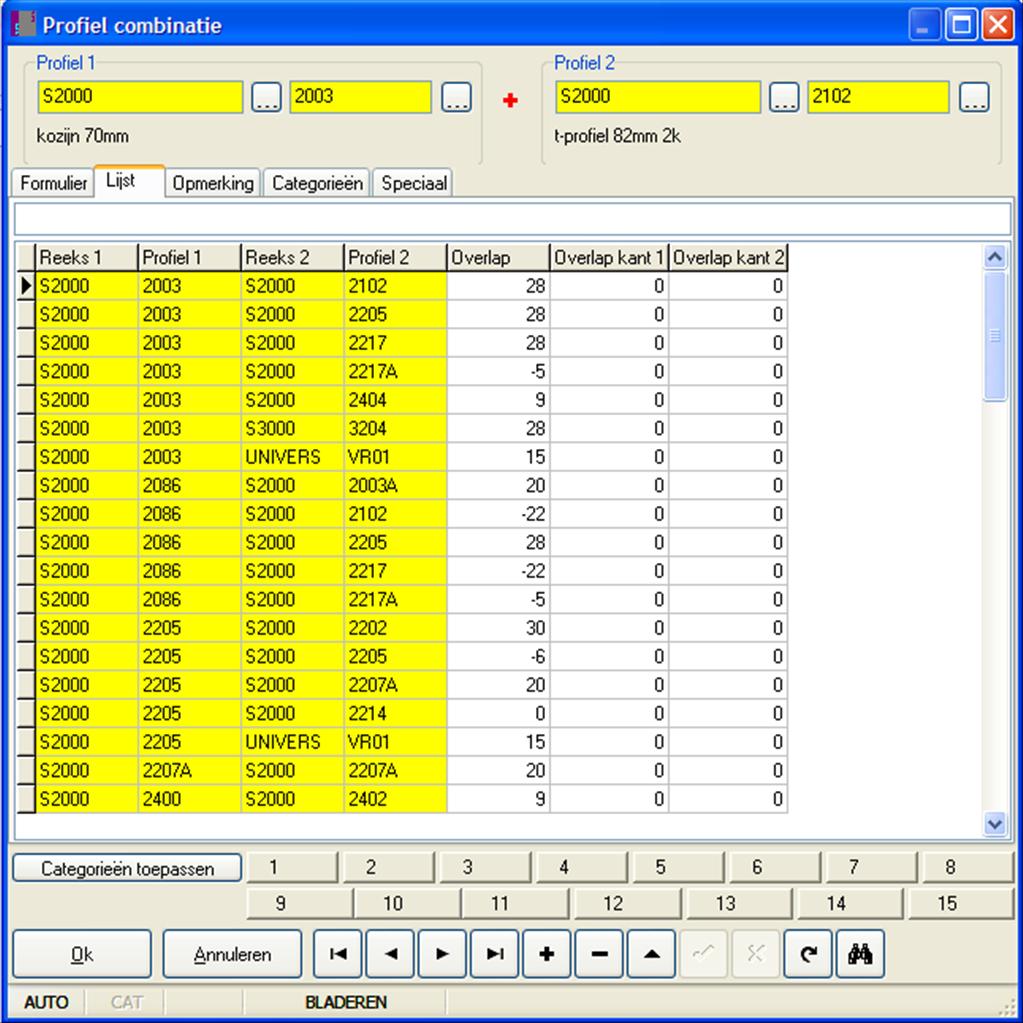

In het scherm PROFIEL COMBINATIES van het GEGEVENS menu worden alle mogelijke profielcombinaties en hun respectievelijke overlap gedefinieerd.

Voor klanten die werken met de gegevensbibliotheek van hun profielleverancier, zijn deze combinaties reeds gedefinieerd. Informatie betreffende de manier waarop vindt u in dit scherm.

 Teneinde problemen te vermijden, adviseren wij deze klanten de gedefinieerde combinaties niet te wijzigen of te verwijderen!

Klanten die werken met een open versie kunnen hier de verschillende profielcombinaties definiëren.


  • Code: Is de code van de 2 te combineren profielen. Ze bestaat uit de reekscode + de profielcode, zoals voor de profielen gedefinieerd in: Profiel Parameters...
  • Klik op --- voor een lijst van de bestaande reeksen/ profielen.
  • Omschrijving: Omschrijving wordt automatisch overgenomen uit: Profiel Parameters.... Kan hier niet gewijzigd worden.
  • Overlap: Het aantal mm dat beide profielen mekaar overlappen (positieve maat) of uit elkaar staan (negatieve maat) bij constructie van het model.
  • Overlap kant 1 en overlap Kant 2: Deze kunnen gebruikt worden voor asymetrische T-stijlen waarbij de overlap verschillend is naargelang de kant van het profiel.
