Protocol TIGERSTOP CALVET zaagsturing

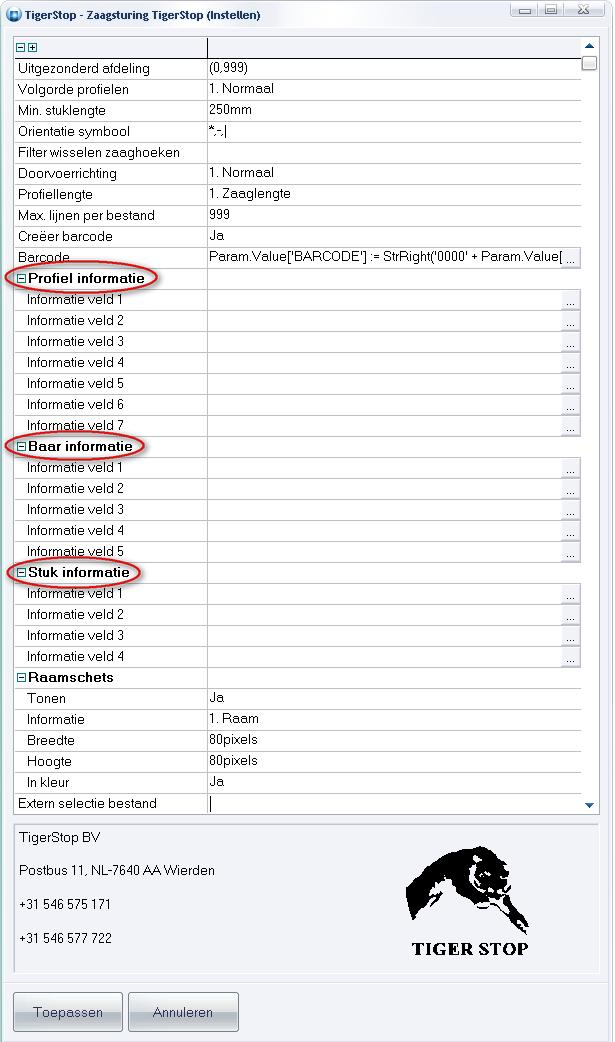

Protocol voor zaagsturing TIGERSTOP volgens CALVET formaat. In de instellingen  en de start dialoog van de zaagsturing zijn volgende ‘standaard’ parameters voorzien :



  •  Uitgezonderd afdeling (filter op profiel afdelingen)
  •  Volgorde profielen (sortering op zaaglengte)
    • Normaal (van groot naar klein)
    • Omgekeerd
  •  Minimum stuk lengte
  •  Orientatie symbool
  •  Filter wisselen zaaghoeken
    • Hier kan de gebruiker een ‘keyword’ opgeven welke aangeeft of de zaaghoeken dienen omgewisseld te worden. In Porfiel parameters kan voor specifieke profielen opgegeven worden of het wisselen van de zaaghoeken dient toegepast te worden door het definiëren van het desbetreffende ‘keyword’ in het ‘Programma’ veld in de tab ‘Geometrie’
  •  Doorvoorrichting
    •  1. Normaal (zaaghoeken begin/einde profiel behouden)
    •  2. Omgekeerd (zaaghoeken begin/einde profiel omgewisseld)
  •  Profiellengte (zaaglengte, lengte of binnenlengte)
  •  Maximum aantal lijnen per bestand
  •  Creëer barcode (ja/neen)
  •  Barcodse (personalisatie barcodevia script)

Informatie velden

Perrsonalisatie profiel informatie

  inhoud veld 1 (standaard pofiel reeks)
  inhoud veld 2 (standaard profiel code)
  inhoud veld 3 (standaard kleur code)
  inhoud veld 4 (standaard leeg)
  inhoud veld 5 (standaard leeg)
  inhoud veld 6 (standaard leeg)
  inhoud veld 7 (standaard leeg)

Personalisatie baar informatie

  inhoud veld 1 (identificatie nummer)
  inhoud veld 2 (standaard leeg)
  inhoud veld 3 (standaard leeg)
  inhoud veld 4 (standaard leeg)
  inhoud veld 5 (standaard leeg)

Personalisatie stuk informatie

  inhoud veld 1 (standaard leeg)
  inhoud veld 2 (standaard leeg)
  inhoud veld 3 (standaard leeg)
  inhoud veld 4 (standaard leeg)

Schets informatie voor etiketten

  schets informatie genereren
  detail van informatie (raam of profiel)
  schets afmetingen (breedte en hoogte)
  schets in kleur
  extern selectie bestand

Indien de gebruiker in de ‘Informatie velden’ niets definieert zal de standaard informatie getoond worden zoals hierboven beschreven. Deze standaard inhoud kan gewijzigd worden d.m.v. het gebruik van onderstaand parameters :

   %JOBREF%   job naam
   %RUNTAG%   runtag hexadecimaal
   %RUNTAGDEC%  runtag decimaal
   %PROJECTREF%  project naam
   %PROJECTDESC%  project omschrijving
   %ASSEMBLYREF%  groep code
   %FRAMEREF%   kaderdeel code
   %FRAMEOPEN%  kaderopening code
   %VENTREF%   vleugeldeel code
   %VENTOPEN%   vleugelopening code
   %WINDOWREF%  raam referentie (groep/deel)
   %WINDOWDESC%  raam omschrijving
   %LABS%   zaaglengte
   %LMAX%   lengte
   %LMIN%   binnenlengte
   %LENGTH%   profiellengte
   %ANGLEB%   zaaghoek begin
   %ANGLEE%   zaaghoek einde
   %PROFILE%   profiel code
   %SYSTEM%   reeks code
   %PRODUCT%   product code
   %ORDERCODE%  bestelcode
   %PROFILEDESC%  profiel omschrijving
   %FINFISH%   uitvoering
   %FINISSHDESC%  uitvoering omschrijving
   %CARRIER%   kar
   %CABIN%   vak
   %BCNT%   intern baar nummer
   %LCNT%   intern lijn nummer
   %PROFILENO%  profiel nummer
   %FRAMENO%   kader nummer
   %POSITION%   positie
   %ENFCODE1%   code versterking 1
   %ENFDESC1%   omschrijving versterking 1
   %ENFLABS1%   lengte versterking 1
   %ENFCODE2%   code versterking 2
   %ENFDESC2%   omschrijving versterking 2
   %ENFLABS2%   lengte versterking 2
   %ENFCODE3%   code versterking 3
   %ENFDESC3%   omschrijving versterking 3
   %ENFLABS3%   lengte versterking 3
   %ENFORCED%   aantal versterkingen
   %DELIVERYWEEK%  levertermijn
   %CUSTOMERREF%  klant code
   %CUSTOMERDESC%  klant naam
   %DELIVERYWEEK%  leverdatum
   %GLYPHREF%   bestandsnaam schets
   %POSSYMBOL%  positie symbool
   %BARCODE%   barcode

Bovenstaande parameters kunnen in deze velden gebruik maken van de ‘standaard’ string functies van scripting om de informatie te formatteren.

JOPPS.INI

Instellingen mogelijk via de sectie [TSCALVET] in JOPPS.INI zijn :

 [TSCALVET]
 MakeDirectory=1 subfolder creëren activeren
 FileExtension=ulk standaard bestand extensie
 SymbolL=L  symbool links
 SymbolR=R  symbool rechts
 SymbolU=BO  symbool boven
 SymbolD=ON  symbool onder
 Symbol H=--  symbool horizontaal
 SymbolV=|  symbool vertikaal
 SymbolS=/  symbool schuin
 SwapLR=0  links/rechts omwisselen
 DblCutDesc=*  indicatie dubbel verzagen (= wordt toegevoegd aan parameter %PRODUCT%)
 Supplier=  overrulen leveranciers code (nog niet beschikbaar)

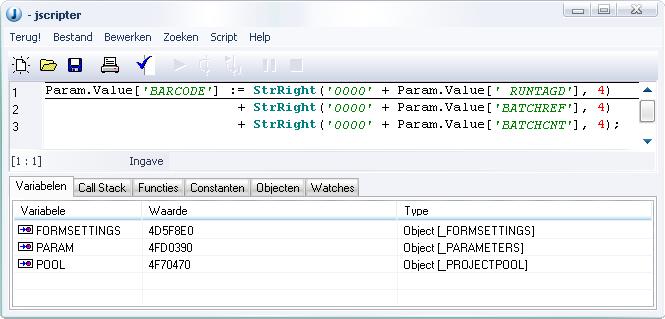

De gebruiker kan de standaard barcode (= runtag decimaal 6 cijfers + globaal profiel nummer 4 cijfers) wijzigen door zelf een script te definiëren waarin de barcode gegenereerd wordt aan de hand van de beschikbare parameters :

CUTCNT      profiel nummer (globaal)
MOPCNT     aantal bewerkingen op profiel
BATCHREF   kader nummer
BATCHCNT  profiel nummer (bewerkingen
BARCODE    barcode
_RUNTAG     runtag hexadecimaal
_RUNTAGD  runtag decimaal




Wisselen zaaghoeken

De instelling ‘Filter wisselen zaaghoeken’ laat toe om een keyword op te geven om te bepalen of een specifiek profiel omgekeerd op de machine moet gelegd worden, t.t.z. begin- en eindhoek van het profiel omgewisseld worden. Dit kan door het opgegeven keyword TSCALVET in te vullen in ‘Programma’ veld van PROFIEL PARAMETERS.

Door een * (asterisk) in te vullen of toe te voegen aan het opgegeven keyword TSCALVET in het ‘Programma’ veld van PROFIEL PARAMETERS worden de zaaghoeken voor ‘Schwenken’ en ‘Neigen’ omgewisseld in het formaat. (Gedraaid op de machine gelegd t.t.z. breedte en hoogte van het profiel omgewisseld zijn)

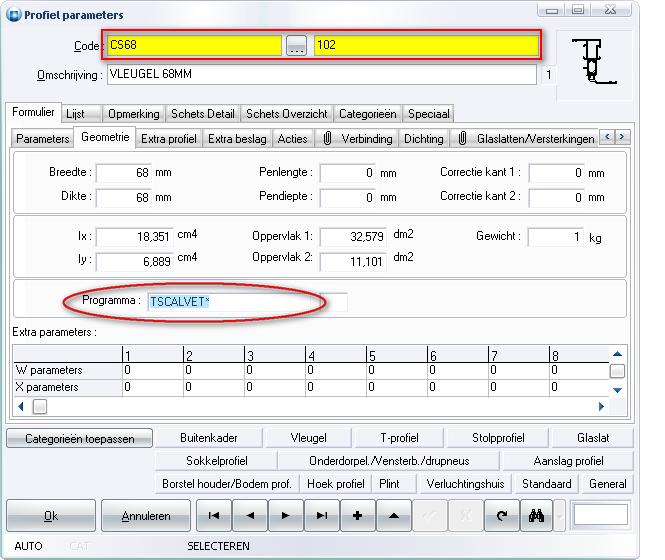

Onderstaande afbeelding toont hoe men het vleugelprofiel ‘CS68,102’ kan parametriseren zodat het profiel omgekeerd en gedraaid op de machine verwerkt wordt :
