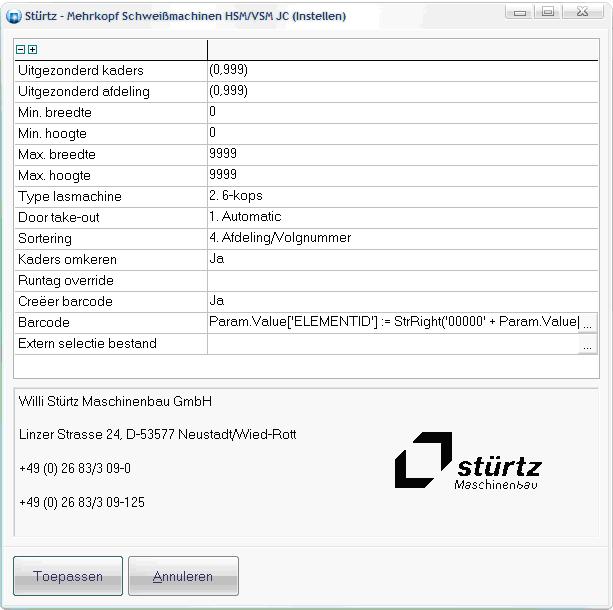

Formaat voor het sturen van een STURTZ HSM of VSM JC meerkops lasmachines (hvsmjc.dll).

• Uitgezonderd kaders: d.m.v. afdelingen bepaalde kaders niet naar machine sturen
• Uitgezonderd afdeling d.m.v. afdelingen bepaalde stijlen niet op machine laten lassen
• Min breedte" en "Min hoogte: beperkingen in breedte/hoogte van de maschine
• Type lasmachine: type machine specifiëren (4-, 6- of 8-kops)
• Door take-out: (automatisch = default, manueel = 5)
• Sortering: sorteren van kaders (normaal, kaders/vleugels, vleugels/kaders)
• Kaders omkeren: kaders omgekeerd op machine leggen
• Runtag override: de default runtag kan overschreven worden en het formaat ingesteld
• Creëer barcode: barcode kan zelf samengesteld/geformateerd worden d.m.v. script
• Barcode: de script - file om de barcode zelf samen te stellen
• Extern selectiebestand: mogelijkheid om default selectie aan te passen d.m.v. externe query

Bepalen van de uitvoering van de profielen:

De lasmachine moet de uitvoering van de profielen waaruit de kader is samengesteld kennen. Er dient een specifieke code doorgegeven te worden in functie van de buitenkleur, binnenkleur en of er al dan niet een dichting aanwezig is:

Code	Buitenkant	Binnenkant	Dichting
01	Wit	Wit	Neen
02	Wit	Folie	Neen
03	Folie	Wit	Neen
04	Folie	Folie	Neen
05	Wit	Acryl	Neen
06	Acryl	Wit	Neen
07	Acryl	Acryl	Neen
11	Wit	Wit	Ja
12	Wit	Folie	Ja
13	Folie	Wit	Ja
14	Folie	Folie	Ja
15	Wit	Acryl	Ja
16	Acryl	Wit	Ja
17	Acryl	Acryl	Ja

Deze informatie wordt geparameteriseerd in de tabellen Profiel product (voor dichting informatie), Profiel parameters (voor rotatie informatie) en Uitvoering (voor folie/lak informatie):

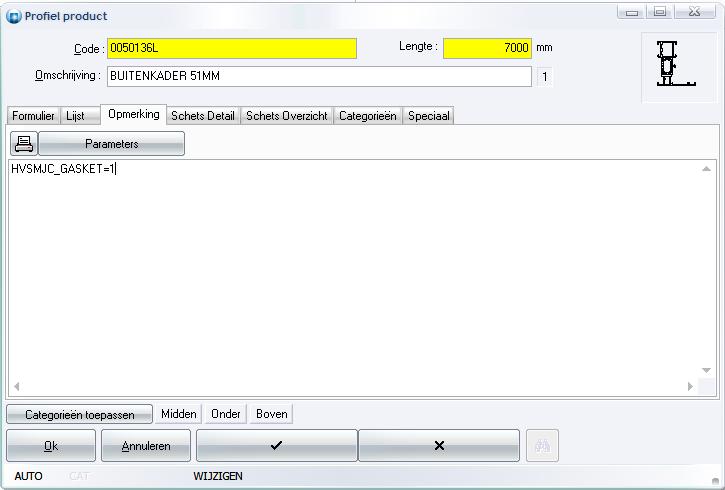

In de tabel Profiel product kunnen we in het opmerkingen veld d.m.v. de parameter HVSMJC_GASKET specifiëren of een profiel een dichting bezit (=1) of geen dichting heeft (=0). Indien de parameter niet bestaat wordt aangenomen dat het profiel geen dichting heeft.



In de tabel Uitvoeringin het opmerking veld van deze tabel wordt gebruikt om te specifiëren met welk soort profiel we te maken hebben. De parameter HVSMJC_NORMAL geeft de uitvoeringscode weer voor normaal gebruik, de parameter HVSMJC_REVERT geeft de uitvoeringscode weer voor omgekeerd gebruik.

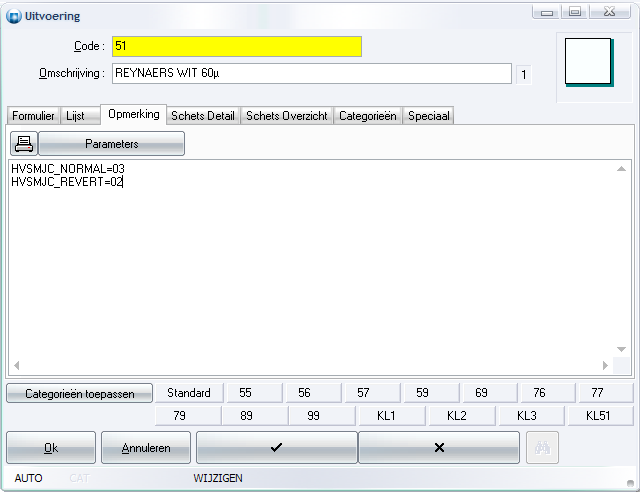

In bovenstaand voorbeeld wil dit zeggen:

• profiel normaal gebruikt  geeft code 03 (buiten folie/binnen wit)
• profiel omgekeerd gebruikt geeft code 02 (buiten wit/binnen folie)

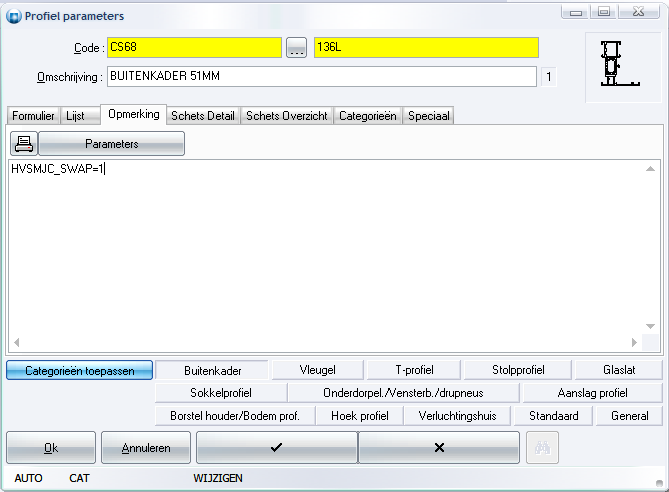

Om te specifiëren of een bepaald profiel normaal of omgekeerd gebruikt wordt kan de parameter HVSMJC_SWAP in het opmerkingveld van de tabel Profiel parameter gebruikt worden. Normaal gebruik (=0) en omgekeerd gebruik (=1). Indien de parameter niet bestaat wordt aangenomen dat het profiel normaal gebruikt wordt.

De standaard barcode (runtag decimaal 4 cijfers + kadernummer 4 cijfers) kan gewijzigd worden d.m.v. scripting, hiervoor zijn volgende parameters ter beschikking:



Er is een extra veld BC voorzien om de barcode door te geven, max. 8 karakters. De standaard barcode kan indien nodig vervangen worden door een zelf samengestelde d.m.v. een script en de hierboven beschikbare parameters. De standaard barcode is gewijzigd naar runtag decimaal + kadernummer elk 4 cijfers i.pl.v. 5.

---

Aanpassing profiel code

Er kan slechts 1 profiel code doorgegeven worden per kader in het PP veld en dit moeten 4 karakters zijn (volgens Hepro). Om dit te kunnen instellen zijn 2 extra parameters voorzien die eventueel kunnen gewijzigd worden door ze te herdefiniëren in de desbetreffende sectie [HVSMJC] in het JOPPS.INI bestand :

ProfileCodeSize=4  lengte uit te schrijven code (default=4)
ProfileCodeLink=1  profiel code uitschrijven (default=1), product code (=2)

---

Extra sorteringsmogelijkheden voor de kozijnen (3.00 P4)

Volgorde kaders definiëren via afdeling en volgnummer in editor/bibliotheek In de editor kan men een kader selecteren via de knop “Kaderdeel wijzigen”. Daar kan men bij de instellingen onder “Kaderdeel” de “Afdeling” en de “Volgnummer” aanpassen

Extra sorterings mogelijkheid ‘Afdeling/Volgnummer’ in sturingen lasmachines

De gebruiker kan zelf het positienummer ELEMENTID van het kozijn bepalen d.m.v. de script functionaliteit welke ook gebruikt wordt om de barcode samen te stellen:

         ELEMENTID (element identificatie = standaard barcode)
         PROJECT (project code)
         ASSEMBLY (groep code)
         FRAME (kaderdeel code)
         VENT (vleugeldeel code)



---

Aanpassingen protocol STURTZ HSM & VSM JC meerkops lasmachines (3.25 P2 - 2542)

Aanpassingen formaat voor eventueel boorbewerkingen van beslag naar de STURTZ HSM of VSM JC meerkops lasmachines te sturen en extra informatie voor houtlook verbinding toegevoegd.

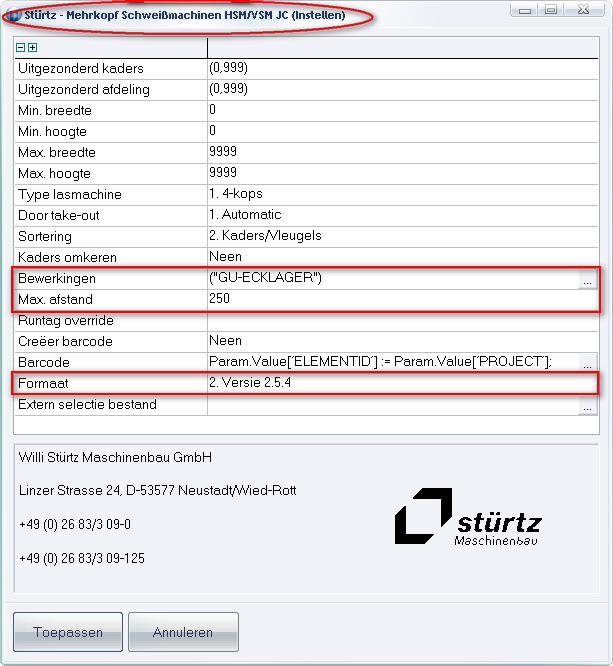

Alvorens de generatie van het bestandsformaat voor de STURTZ meerkops lasmachine te starten kunnen een aantal extra parameters ingesteld worden :

• bewerkingen gebruikt voor de hoekboringen
• maximum afstand van bewerking t.o.v. een hoek

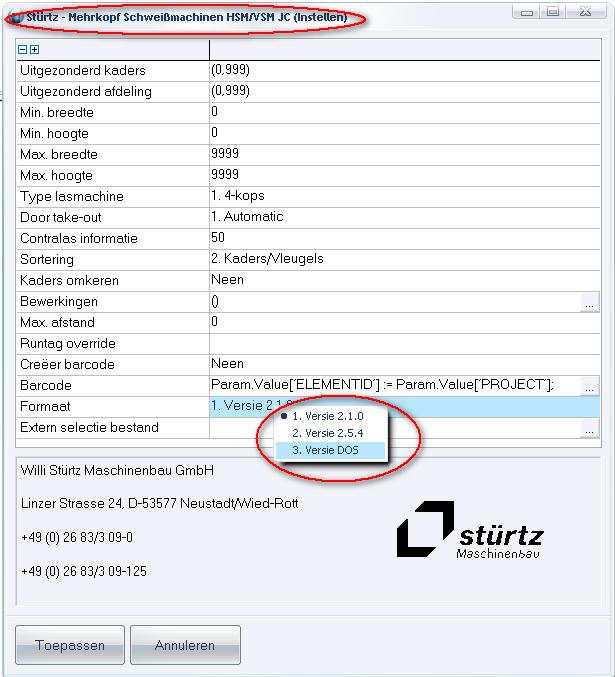

• de versie van het bestandsformaat

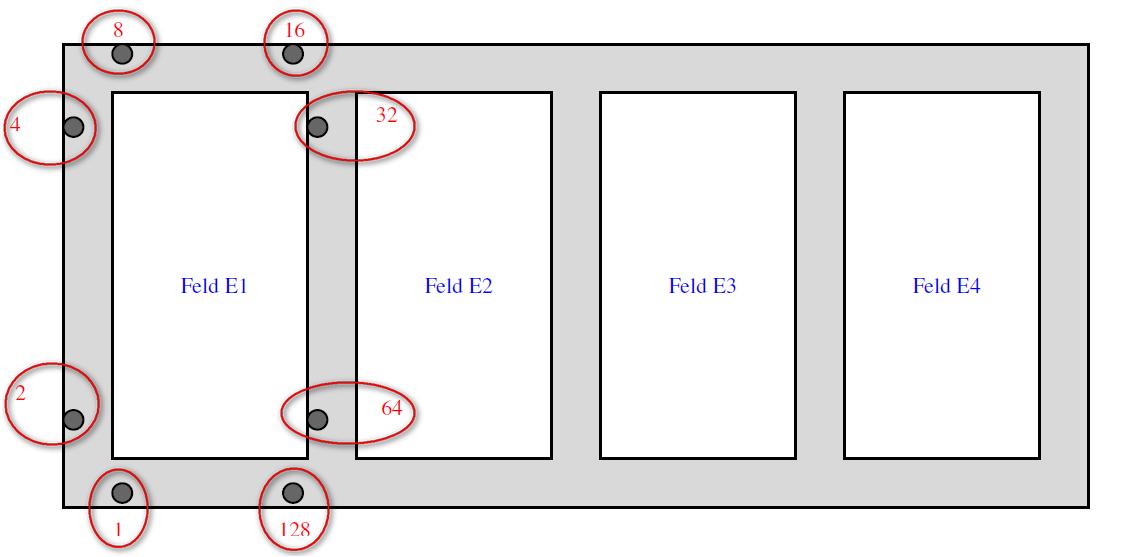

Voor elke positie waar een boring kan gebeuren dient een bewerkingscode opgegeven te worden. Dit kan in het veld “Bewerkingen”. De positie in de lijst moet overeen komen met de nummering op onderstaande schets :

 positie 1 = machine code 1
 positie 2 = machine code 2
 positie 3 = machine code 4
 positie 4 = machine code 8
 positie 5 = machine code 16
 positie 6 = machine code 32
 positie 7 = machine code 64
 positie 8 = machine code 128

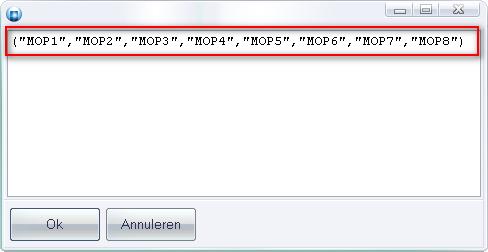

Onderstaande screenshot toont de relatie tussen bewerkingscodes van JoPPS en de bewerkingsposities op de lasmachine :

 MOP1 = positie 1
 MOP2 = posiite 2
 …

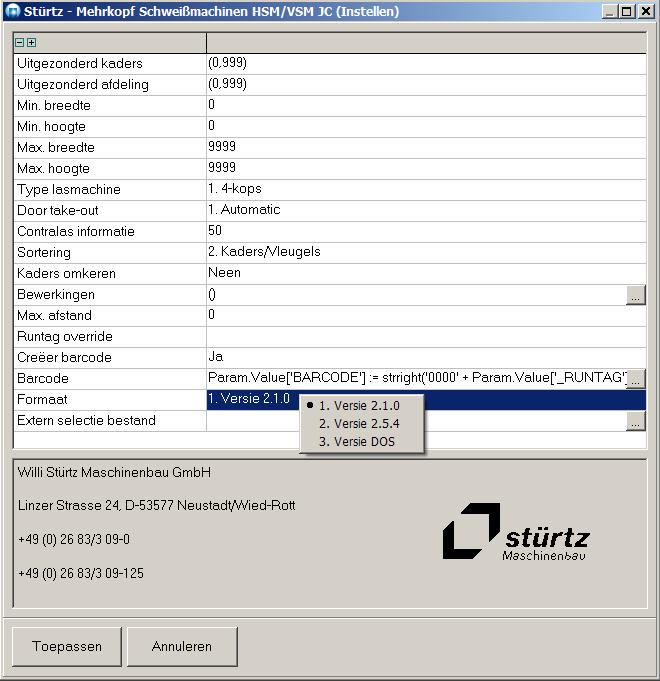

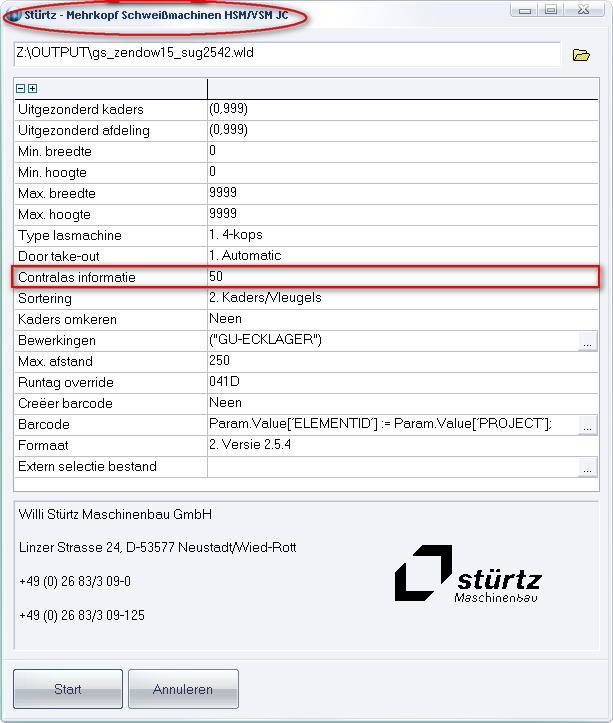

 Indien de kader uitgevoerd is in houtlook verbinding dient in het veld “CC” de standaard waarde voor folie, kleur en dichting informatie vermeerderd te worden met een vaste waarde af te spreken met de machine leverancier (in dit geval blijkbaar 50). Deze waarde kan aangepast worden in de instellingen dialoog van de machine in het veld “Contralas informatie”:



---
