ELUMATEC VP124 hoekenpers (2.83)

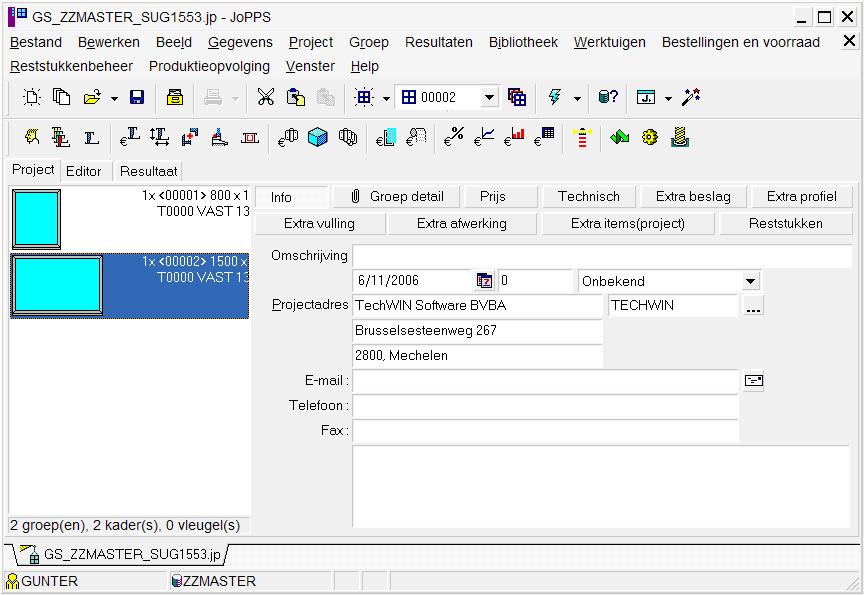

Formaat voor sturen 4 hoekenpers VP124 van ELUMATEC. In onderstaand voorbeeld project werden 2 vaste ramen met onderondorpel voorzien met volgende eigenschappen:

raam 1 reeks CS68, breedte = 800mm, hoogte 1000mm
raam 2 reeks TS57, breedte = 1500mm, hoogte 1000mm

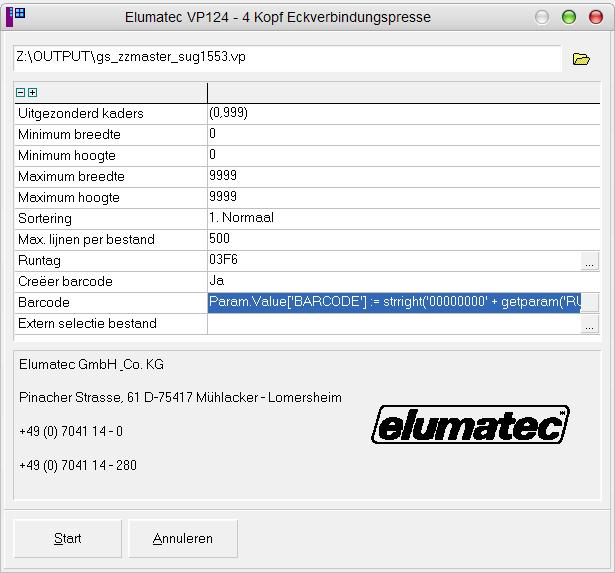

Na berekening van het project kan aan de hand van de VP124 sturing het formaat gegenereerd worden om de 4-hoekenpers te sturen. Hierin zijn een aantal parameters voorzien zoals:

filter op afdeling nummer om bepaalde kaders/vleugels uit te sluiten
beperkingen op breedte en hoogte van de kaders
sortering (normaal, kaders/vleugels, vleugels/kaders)
eventueel override van de runtag
zelf samenstellen barcode d.m.v. script (standaard runtag+frame nummer)
mogelijkheid gebruik extern selectie bestand



Het resultaat is het volgende output bestand ‘gs_zzmaster_sug1553.vp’:

File Z:\VP124.sql contains default query used!
000010130000003;00800;00965;0050136
000010130000001;00800;00965;0050136
000010130000004;00800;00965;0050136
000010130000002;00800;00965;0050136
000010130000007;01500;00963;0021136
000010130000005;01500;00963;0021136
000010130000008;01500;00963;0021136
000010130000006;01500;00963;0021136

Voor elke kader zijn er 4 lijnen voorzien, elke lijn bevat volgende informatie:

barcode, breedte kader in mm, hoogte kader in mm, profiel code

De barcode werd d.m.v. volgende script samengesteld:

Param.Value['BARCODE'] := strright('00000000' + Param.Value['_RUNTAGD'],8)
+ strright('0000000' + Param.value['BATCHCNT'],7);

Beschikbare parameters in script voor generatie barcode zijn:

FRAMECNT volgnummer kaders
BATCHREF referentienummer kader
BATCHCNT volgnummer profielen _RUNTAG runtag hexadecimaal
_RUNTAGD runtag decimaal
BARCODE barcode

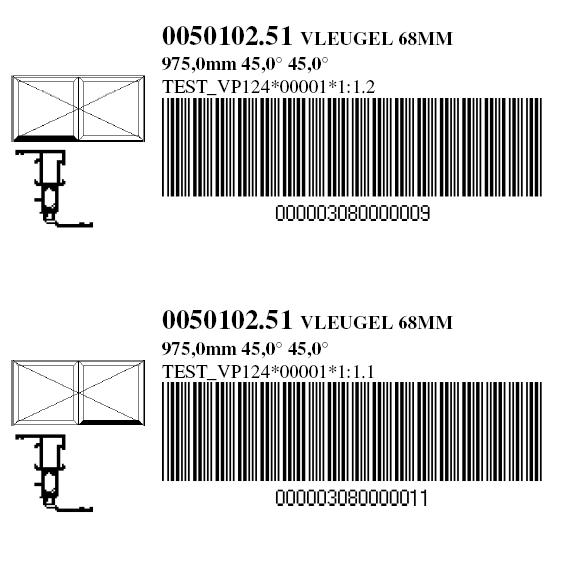

Deze barcode kan men laten overeenstemmen met de barcode gegenereerd op de standaard etiket rapporten van JoPPS, waarvan hieronder een voorbeeld:
