Formaat voor het aansturen van de BIESSE UNIWIN bewerkingsmachine voor hout d.m.v. WDL formaat DDX software.

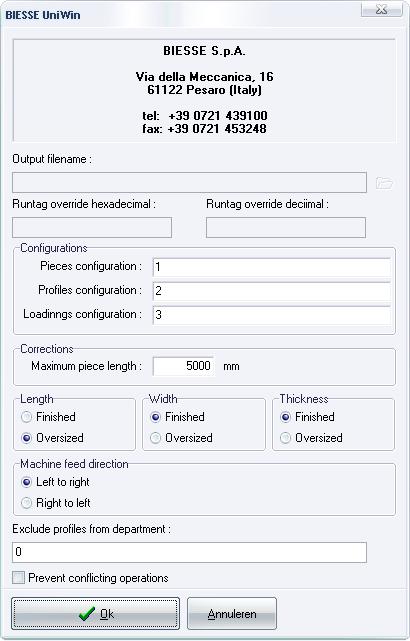

Instellingen via de dialoog
Via de dialoog van de BIESSE UniWin sturing kan de gebruiker standaard waarden van parameters wijzigen :
-
Output filename: bestandsnaam voor te genereren formaat
-
Runtag override (decimaal/hexadecimaal)
-
Configurations: standaard configuratie bestanden
-
Corrections: beperkingen afmetingen werkstuk
-
Length - Width - Thickness instellingen maten LUNGHEZZA, LARGHEZZA en SPESSORE bij PROFILO
-
Machine feed direction: machine invoer richting
-
Exclude profiles from departement: profielen filtern via afdeling
-
Prevent conflicting operations: controle conflicterende bewerkingen
MCMAN
De bewerkingen in MCMAN worden gedefinieerd aan de hand van een aantal methodes en/of parameters.
De beschikbare methodes:
Tool.Define(sKind, sName, sProfile,iSide)
sKind bewerkings type
sName bewerking naam
sProfile profiel code
iSide profiel zijde
Tool.Apply()
Tool.Perform(sKind, sName, sProfile, iSide)
De algemene beschikbare parameters:
|
Tool.Kind
|
type bewerking : LATO, FINITO; TAGLIO, RIPASSO, MACRO
|
|
Tool.Side
|
zijde: buiten=1, rechts=2, binnen=3, links=4
|
|
Tool.Name
|
code bewerking(en) (string)
|
|
Tool.Profile
|
profiel
|
|
Tool.Battuta
|
profiel offset? (enkel profielzijde 1 en 3)
|
|
Tool.SezioneLst
|
glaslat dikte (enkel profielzijde 1 en 3)
|
|
Tool.SpessoreLSt
|
glaslat breedte (enkel profielzijde 1 en 3)
|
|
Tool.Riempimento
|
vulling dikte (enkel profielzijde 1 en 3)
|
|
Tool.DepNr
|
afdeling nummer bewerking
|
|
Tool.SeqNr
|
volgnummer bewerking
|
|
Tool.Comment
|
commentaar bewerking
|
De specifieke parameters voor LATO en FINITO bewerkingen:
|
Tool.Depth
|
frees diepte
|
|
Tool.PenLeft
|
penlengte links (einde voor JoPPS)
|
|
Tool.PenRight
|
penlengte rechts (begin voor JoPPS)
|
|
Tool.Split
|
index sectie bij wisselprofielering
|
|
Tool.From
|
start positie
|
|
Tool.Till
|
stop positie (nul doorgeven voor laatste stukwisselprofilering)
|
|
|
From en Till ook gebruikt voor RIPASSO
|
De specifieke parameters voor MACRO bewerkingen:
|
Tool.ID
|
macro indentificatie
|
|
Tool.X
|
X coordinaat bewerking
|
|
Tool.Y
|
Y coordinaat bewerking
|
|
Tool.Z
|
Z coordinaat bewerking
|
|
Tool.Params[1..9]
|
parameters 1 t e.m. 9
|
|
Tool.Link
|
koppelen ?
|
|
Tool.Prefinished
|
afgewerkt ?
|
|
Tool.AvoidClamps
|
opspanning ?
|
|
Tool.Attribute
|
attribute(n)
|
Volgende eigenschappen werden toegevoegd aan het PIECE object :
REVERTED profiel richting
ROTATED profiel rotatie
CLOCKWISE profiel in uurwerkwijzer zin

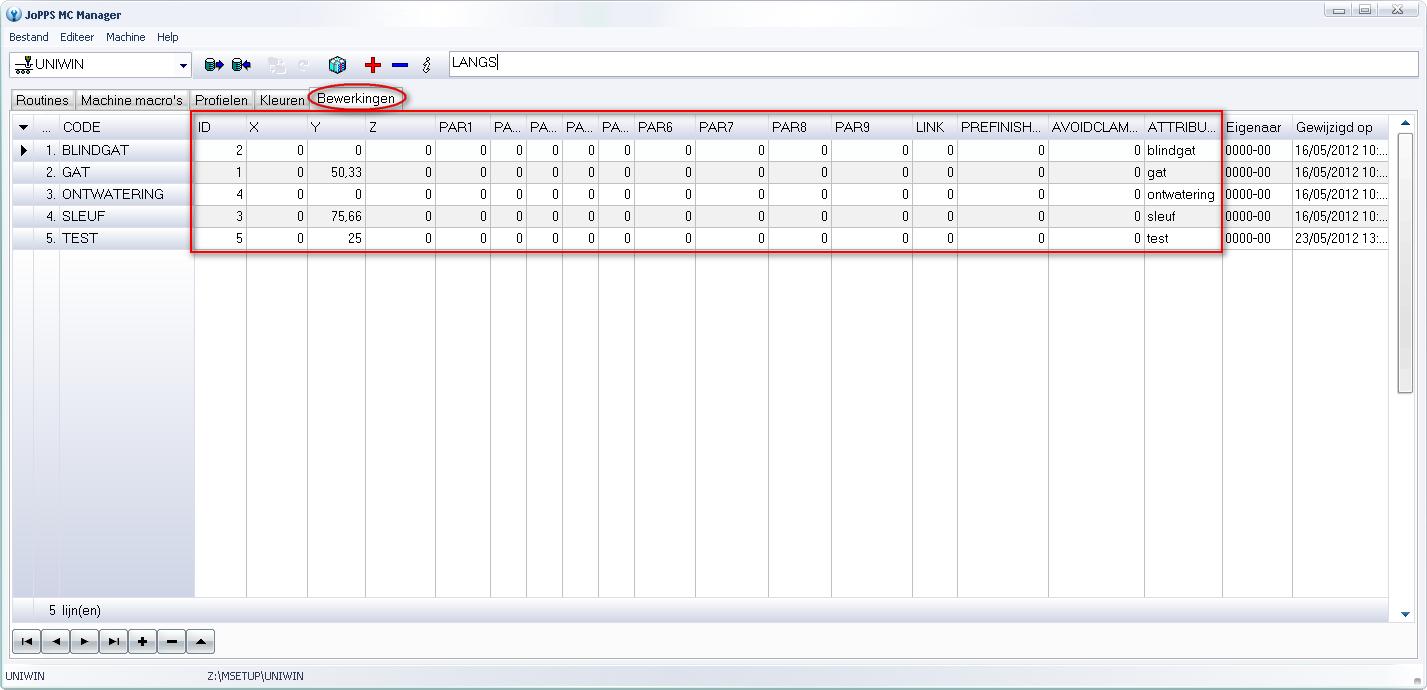

Voor de MACRO bewerkingen kan in “JoPPS MC Manager” in de aparte tab “Bewerkingen” voor de verschillende parameters een standaard waarde ingesteld worden :
De standaard waarden kunnen eventueel door de gebruiken nog aan aangepast worden in de tab “Routine” :
In de MCMAN kan men nog een aantal extra parameters opvragen :
Param.WORKOFFSET (bewerkingspositie)
Param.PRODUCT (product code)
Param.SYSTEM (reeks code)
Param.PROFILE (profiel code)
Param.VARIETY (uitvoering code)
Param.SUPPLIER (leverancier code)
Param.PROGCODE (programma code)
Param.WIDTH0 (profiel breedte)
Param.WIDTH1 (profiel breedte, gewijzigd)
Param.WIDTH2 (profiel breedte, brutto)
Param.THICKNESS0 (profiel dikte)
Param.THICKNESS1 (profiel dikte, gewijzigd)
Param.THICKNESS2 (profiel dikte, brutto)
Param.OFFSET (profiel offset)
Param.OFFSET1 (profiel offset kant 1)
Param.OFFSET2 (profiel offset kant 2)
Param.REBATE (profiel glasslag)
Param.REBATE1 (profiel glasslag kant 1)
Param.REBATE2 (profiel glasslag kant 2)
Param.MARGIN (profiel speling)
Param.MARGIN1 (profiel speling kant 1)
Param.MATGIN2 (profiel speling kant 2)
Param.W1 -> W10 (profiel W parameters)
Param.X1 -> X10 (profiel X parameters)
Param.Y1 -> Y10 (profiel Y parameters)
Param.Z1 -> Z10 (profiel Z parameters)
Param.LABS (abs. lengte)
Param.CABS1 (correctie abs. lengte kant 1)
Param.CABS2 (correctie abs. lengte kant 2)
Param.LMAX (max. lengte)
Param.CMAX1 (correctie max. lengte kant 1)
Param.CMAX2 (correctie max. lengte kant 2)
Param.LMIN (min. lengte)
Param.CMIN1 (correctie min. lengte kant 1)
Param.CMIN2 (correctie min. lengte kant 2)
Param.LPNT (punt lengte)
Param.LPEN (pen lengte profiel)
Param.LEXT (pen diepte profiel)
Param.LC (overmeten lengte)
Param.ANGLEB (beginhoek)
Param.ANGLEE (eindhoek)
Param.CORRECTB (begincorrectie, PenRight)
Param.CORRECTE (eindcorrectie, PenLeft)
Param.LC1 (lengte kant 1)
Param.ANGLEB1 (beginhoek kant 1)
Param.ANGLEE1 (eindhoek kant 1)
Param.CORRECTB1 (begincorrectie kant 1)
Param.CORRECTE1 (eindcorrectie kant 1)
Param.SIZEB1 (beginmaat kant 1)
Param.SIZEE1 (eindmaat kant 1)
Param.LC2 (lengte kant 2)
Param.ANGLEB2 (beginhoek kant 2)
Param.ANGLEE2 (eindhoek kant 2)
Param.CORRECTB2 (begincorrectie kant 2)
Param.CORRECTE2 (eindcorrectie kant 2)
Param.SIZEB2 (beginmaat kant 2)
Param.SIZEE2 (eindmaat kant 2)
Param.A (bewerkingsparameter A, getal)
Param.B (bewerkingsparameter B, getal)
Param.C (bewerkingsparameter C, getal)
Param.D (bewerkingsparameter D, getal)
Param.E (bewerkingsparameter E, getal)
Param.F (bewerkingsparameter F, getal)
Param.G (bewerkingsparameter G, getal)
Param.H (bewerkingsparameter H, getal)
Param.S (bewerkingsparameter S, string max. 255)
Instellingen in het jopps.ini bestand
Instellingen op te geven bij de sectie [UNIWIN]:
FileExtension=log standaard bestand extensie
DumpTo=uniwin.log log bestand resultaat query

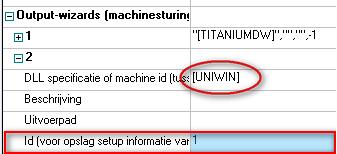

Het is mogelijk meerdere instanties van dezelfde sturing te installeren door in de Administrator het ID van de sturing een uniek nummer verschillend van -1 toe te kennen :
In JOPPS.INI dient dan voor ID = 1 een sectie [UNIWIN_1] aangemaakt met de nodige parameters.

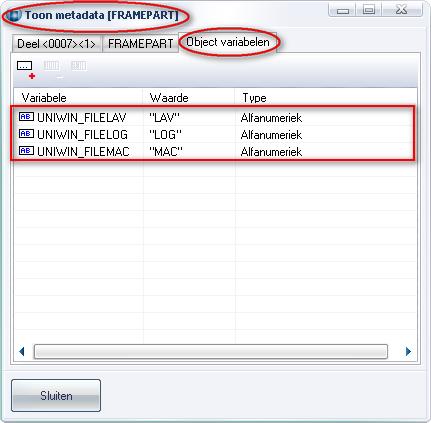

De parameter bestanden kunnen d.m.v. object variabelen op FRAMEPART per deel individueel gespecifieerd worden :
UNIWIN_FILELAV
UNIWIN_FILELOG
UNIWIN_FILEMAC
|
Opmerking
Deze parameters kunnen eventueel per kaderdeel ingesteld worden via een globale beslissingsregel. Momenteel niet voorzien voor gebogen en schuine ramen!
|
