Protocol BJM FTB100P


Runtag override
Profiel nummer
Etiketten
Parameter S
Zaaginformatie naar BJM FTB100P
Zaaghoek informatie in MCMAN

Runtag override (2.81 P1) (ftb100p.dll)

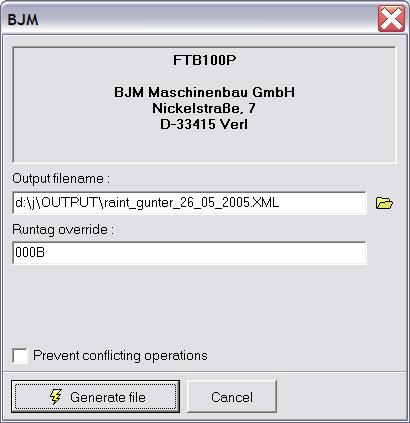

In de dialoog van de machinecenter sturing is een extra veld voorzien met de runtag waarde die door JoPPS is gegenereerd, deze waarde kan door de gebruiker aangepast worden:

De runtag is een hexadecimale waarde van 4 karakters!



Profiel nummer instellen (2.83 P2)

Voortaan is het mogelijk om via een extra instelling het profiel nummer (Profiel product of Profiel parameters) te kiezen dat moet worden doorgestuurd naar de machine.

In de JOPPS.INI sectie [FTB100P] werd een extra parameter voorzien om het default gedrag in te stellen:

[FTB100P]
...
ProfileNumber = te gebruiken profiel nummer

0 = code van PROFIEL PRODUCT (vroeger standaard)
1 = code van PROFIEL PARAMETERS
(nu standaard)

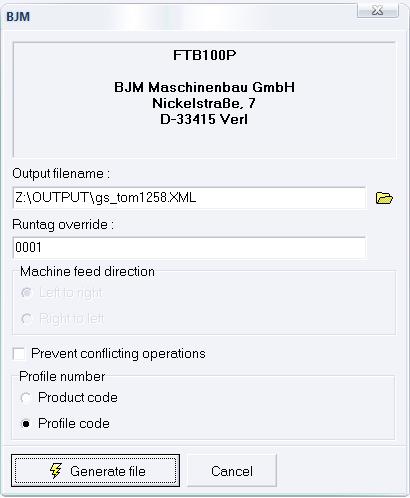

Deze standaard instelling kan de gebruiker altijd nog wijzigen via de dialoog:




Etiketten met schets (3.11)

Voortaan is het mogelijk om etiketten af te drukken met een schets aan de bewerkingsmachine.

In de setup dialoog van de machinesturing zijn volgende parameters instelbaar met standaard waarden:

  • invoerrichting profielen (links/rechts)
  • script voor barcode generatie
  • controle samenvallende bewerkingen
  • profiel nummer of product code gebruiken
  • aparte informatie voor etiketten (JPG bestanden)
  • hoofdlocatie voor etiketten (JPG’s in subfoldernaam RUNTAG waarde)
  • etiket formaat (BMP, JPEG, GIF, WMF, EMF of PDF)
  • etiket schets eigenschappen (afmeting, profiel tonen, in kleur)



De omkaderde gegevens zijn nieuwe mogelijkheden.

Instellingen in het jopps.ini bestand

Instelling mogelijk via extra sectie [FTB100P] in JOPPS.INI zijn:

[FTB100P]
Supplier= override standaard leverancierscode
FileExtension=xml standaard bestandsextensie
FileDelimiter=# override karakter om velden te scheiden in query
DumpTo= bestandsnaam om query resultaat te dumpen
SymbolL=L symbool links
SymbolR=R symbool rechts
SymbolU=BO symbool boven
SymbolD=ON symbool onder
SymbolH=- symbool horizontaal
SymbolV=| symbool vertikaal
SymbolS=* symbool schuin
SwapLR=0 links/rechts omwisselen

In het barcode veld kan d.m.v. scripting eventueel door de gebruiker een barcode worden samengesteld. Standaard wordt volgende barcode voorzien:

  • runtag hexadecimaal (4 karakters)
  • kader nummer (4 cijfers)
  • profiel nummer (4 cijfers)

De script editor voor de barcode te genereren kent volgende parameters:

CUTCNT (profiel nummer, allemaal)
MOPCNT (bewerking nummer)
BATCHREF (kader nummer)
BATCHCNT (profiel nummer (constructief)
LINECNT (lijnnummer)
BARCODE (huidige barcode)
_RUNTAG (runtag hexadecimaal)

_RUNTAGD (runtag decimaal)

Verder is het nu ook mogelijk om etiketten met grafische informatie (zoals raamschets) af te drukken aan de machine zelf d.m.v. bestanden (BMP, JPEG, GIF, WMF, EMF of PDF) i.pl.v. de etiketinformatie te gebruiken die intern in het formaat is voorzien.:

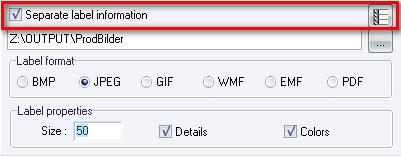

Volgende instellingen zijn voorzien (zie bovenstaande screenshot)

  • genereren van afzonderlijke etiketinformatie activeren
  • default etiket layout aanpassen d.m.v. editor
  • standaard locatie voor JPG bestanden specifiëren
  • grafisch formaat van extern etiket bestand
  • eigenschappen voor raamschets definiëren

Volgende parameters waren reeds voorzien voor de standaard etiketten en zijn nu ook beschikbaar gemaakt in de etiket layout editor:

%JOB% job
%BATCH% batch
%PROJECT% project
%PROJECTDESC% project omschrijving
%BARDESC% profiel omschrijving
%INFORCEMENT% versterking
%CUSTOMER% klant
%CUSTOMERDESC% klant naam
%ASSEMBLY% groep
%ASSEMBLYDESC% groep omschrijving
%FRAME% deel
%PROFILE% profiel
%SYSTEM% reeks
%PRODUCT% product code
%PROFILEDESC% profiel naam
%FINISH% kleur
%FINISHDESC% kleur naam
%RACK% kar/vak
%RUNTAG% runtag hexadecimaal
%RUNTAGDEC% runtag decimaal
%PROFILENO% profiel nummer
%FRAMENO% kader nummer
%PIECENO% profiel nummer
%SHORTDESC% profiel identificatie zonder project info
%FULLDESC% profiel identificatie met project info
%POSITION% profiel positie
%KOMMISSION% raam identificatie
%LENGTH% zaaglengte
%ANGLEB% zaaghoek begin
%ANGLEE% zaaghoek einde
%WAREHOUSE% magazijn locatie
%BARCODE% barcode

Deze parameters zijn eveneens beschikbaar in de etiket layout editor (zonder het % karakters) plus de parameter GLYPH voor de raamschets.

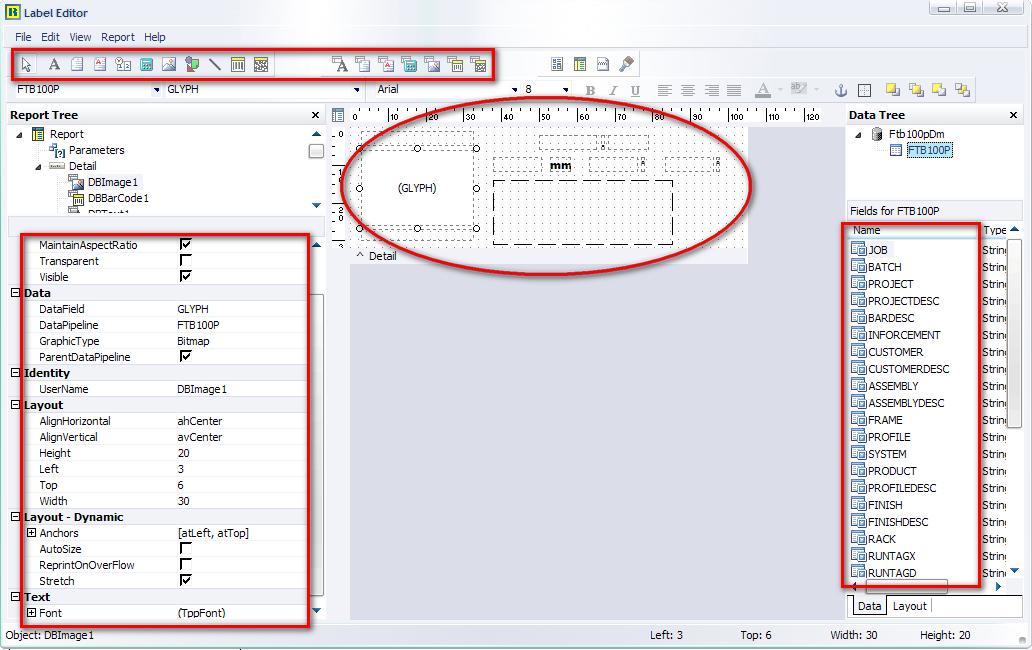

De etiket layout editor kan opgeroepen worden d.m.v. de knop . Het layout bestand voor het werkstuk etiket is FTB100P.RTM, dit voor het reststuk is FTB100P$.RTM. Onderstaande screenshot geeft een idee van de editor die kan gebruikt worden om de standaard etiket layout te wijzigen :

De toolbar laat toe om statische en/of variabele informatie op het etiket te plaatsen:

  • statische informatie zijn de meest linkse knoppen in de tool balk
  • variabele informatie de rechter knoppen (zie hint, begint met DB...)

Variabele informatie vereist dat er een DATAFIELD aan gekoppeld wordt, dit zijn de reeds hierboven vernoemde eindige lijst van parameters. De gebruiker kan verder afhankelijk van het type informatie dat hij op de layout heeft geplaatst de eigenschappen gaan wijzigen, zoals : positie, font, ...

Onderstaande screenshot geeft een voorbeeld van een gegenereerd JPG etiket bestand:



Opmerking

Meer informatie betreffende deze editor vindt u in de downloadsectie: ReportBuilder



Parameter S ( 3.21 P1)

In MCMAN kan ook Param.s opgevraagd worden. Deze parameter kan (via een actie in JoPPS) gebruikt worden om een string door te geven via Machine.Do.


Zaaginformatie (3.23 - 2365)

Vanaf deze versie is het mogelijk om ook niet-constructieve profielen, (zonder bewerkingen) naar UNILINK sturen om machinecenter en/of zaagmachine te sturen.

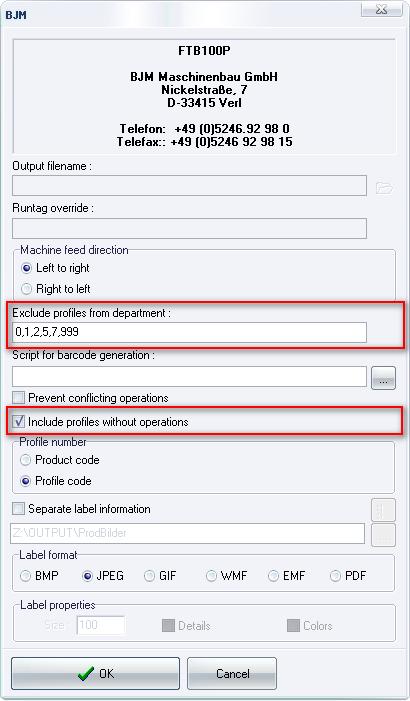

Daarvoor werden extra parameters voorzien in JOPPS.INI sectie [FTB100P].

[FTB100P]
...
IncludeSawInfo= profielen zonder bewerkingen
   0 = enkel profielen met bewerkingen
   1 = alle profielen ongeacht bewerkingen
ExcludeProfile= lijst van profiel afdelingen welke niet dienen
   doorgestuurd te worden naar machine
   bijvoorbeeld -> 0,5,6,999


Zaaghoek informatie in MCMAN (3.27 P1 - 2672)

Voortaan is het mogelijk om in JoPPS MC Manager, (Mcman) de profiel zaaghoeken op te vragen door middel van extra parameters.

Gebruik de volgende extra parameters om in de routines de zaaghoeken op te vragen:

 Param.LENGTH (lengte profiel)
 Param.ANGLEB (beginhoek)
 Param.ANGLEE (eindhoek)
 Param.ANGLEB1 (beginhoek kant 1)
 Param.ANGLEE1 (eindhoek kant 1)
 Param.ANGLEB2 (beginhoek kant 2)
 Param.ANGLEE2
(eindhoek kant 2)
