1. Op het model. In de Editor > Beslag > Knop Draaizin afhankelijk beslag -> Klik op de vleugel. Onderaan staat meestal “0/99” (positie) en “0” (Offset). (in de screenshot staat positie op "1/2" en de offset op "0" wat betekend dat de kruk in het midden staat)

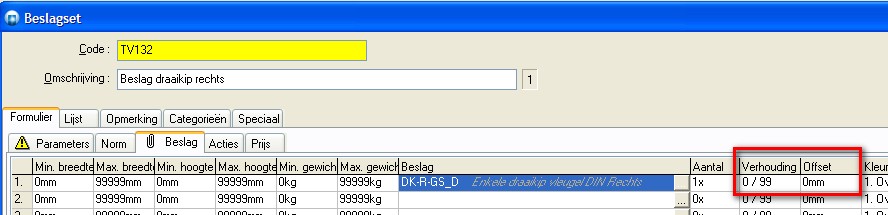

2. In het beslagset. Bij een beslagset (vb TV132) > Tab Formulier > Tab Beslag. Daar staat voor elk beslag een kolom Verhouding (meestal “0/99”) en Positie (meestal “0”).

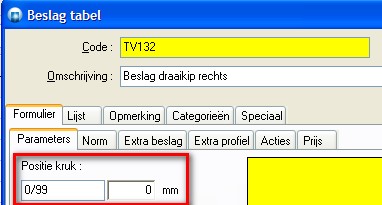

3. In de beslag tabel. Voor een bepaalde (vb TV132) > Tab Formulier > Tab Parameters. Daar staat “Positie kruk:”, met een positie (meestal “0/99”) en een offset (meestal “0”).




• Indien er in de positie de standaardwaarde “0/99” staat en in de offset de standaardwaarde “0” staat, dan worden deze waarden genegeerd.

• Indien er in de positie OF in de offset een niet standaardwaarde staat, dan wordt dit beschouwd als een definitie van een krukpositie.

• In de Positie dient een verhouding te staan (0/99, 1/2, 1/3, 99/99), en in de Offset staat de verschuiving (in mm) t.o.v. de Positie.



• Indien er op het model een krukpositie opgegeven is (die verschillend is van de standaardwaarden):

  • Dan wordt deze positie en offset gebruikt voor de bepaling van de positie van de kruk en wordt er niet verder gekeken naar de positie en offset van de beslagsets en de beslag tabel.

• Indien er in het beslagset een krukpositie opgegeven is (die verschillend is van de standaardwaarden):

  • Dan wordt deze positie en offset gebruikt voor de bepaling van de kruk positie en wordt er niet verder gekeken naar de positie en offset van de beslag tabel.

• Uiteindelijk wordt er gekeken naar de beslag tabel of er een krukpositie staat opgegeven.
