Draaizin van een deur wijzigen |
|
Doe als volgt:
- Klik het palet (de ingang) ‘Vleugel’.
- Klik het icoon ‘Vleugelmodel en vleugelgegevens wijzigen’ en selecteer in de tekening het vleugeldeel in kwestie. Doe dit via klik op de hint van het vleugeldeel, de aangeklikte hint wordt rood en de eigenschappen van het vleugeldeel verschijnen links op het scherm.

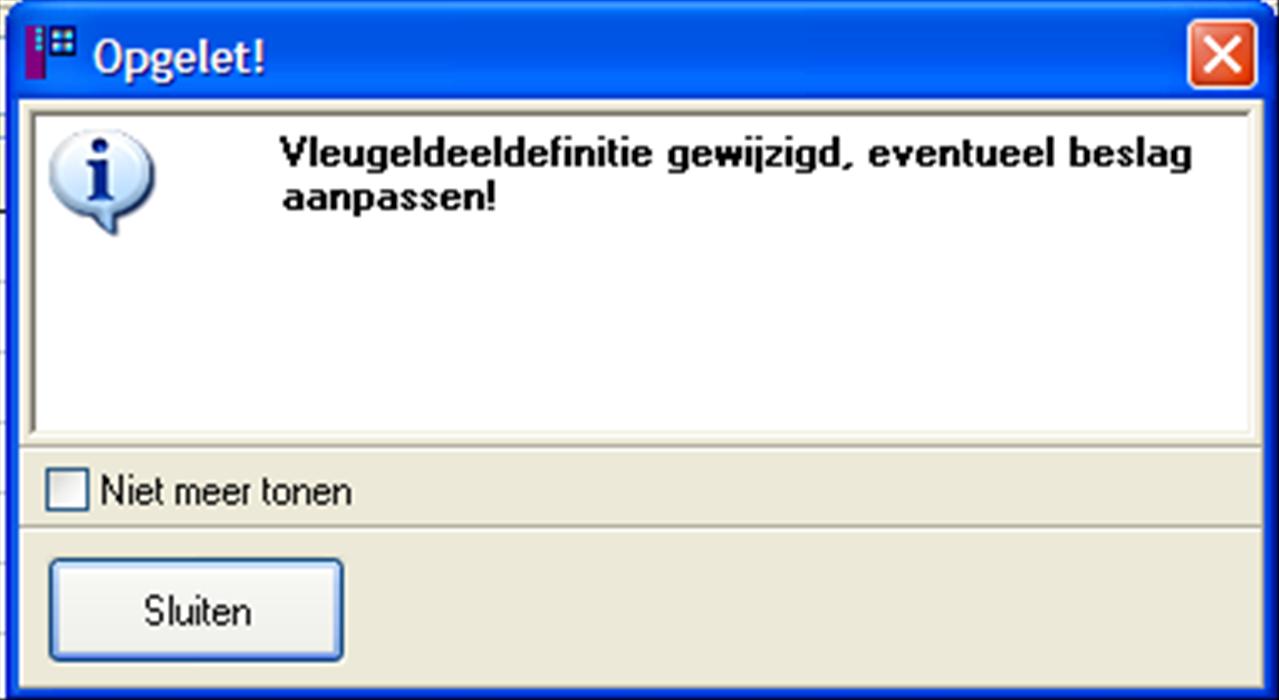

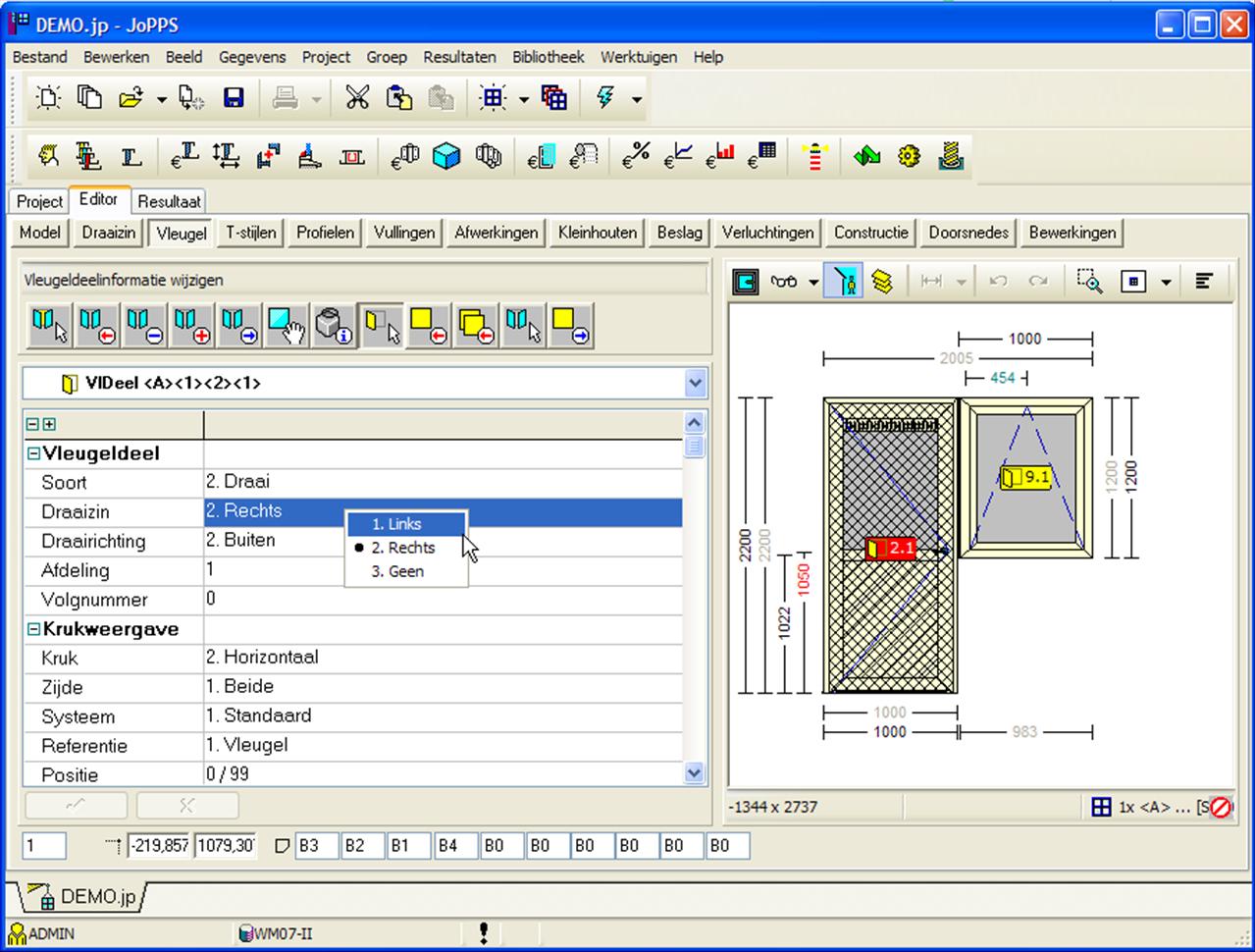

- Klik de rechter muistoets in het veld ‘Draaizin’ en selecteer ‘Links’, de volgende waarschuwing verschijnt:
Indien u de draairichting wijzigt zoals hierboven beschreven en onder functioneel beslag is er zowel beslag voor links als voor rechts gedefinieerd dan wordt automatisch het overeenkomstige beslag gekozen in functie van de gedefinieerde of de gewjzigde draairichting. Het beslag wordt in dat geval dus correct gerekend.
Indien u echter via het veld ‘Soort’ het vleugeltype wijzigt (bv. van draai naar draaikip), dan is de gedane wijziging puur visueel, het beslag wordt dus niet automatisch aangepast aan het nieuwe vleugeldeeltype. Dez waarschuwing maakt er u attent op dat u het beslag eventueel zelf moet aanpassen.
Noteer: indien u wenst dat het beslag toch automatisch me aangepast wordt, moet u de vleugel op zich vervangen door een andere vleugel uit de bibliotheek.

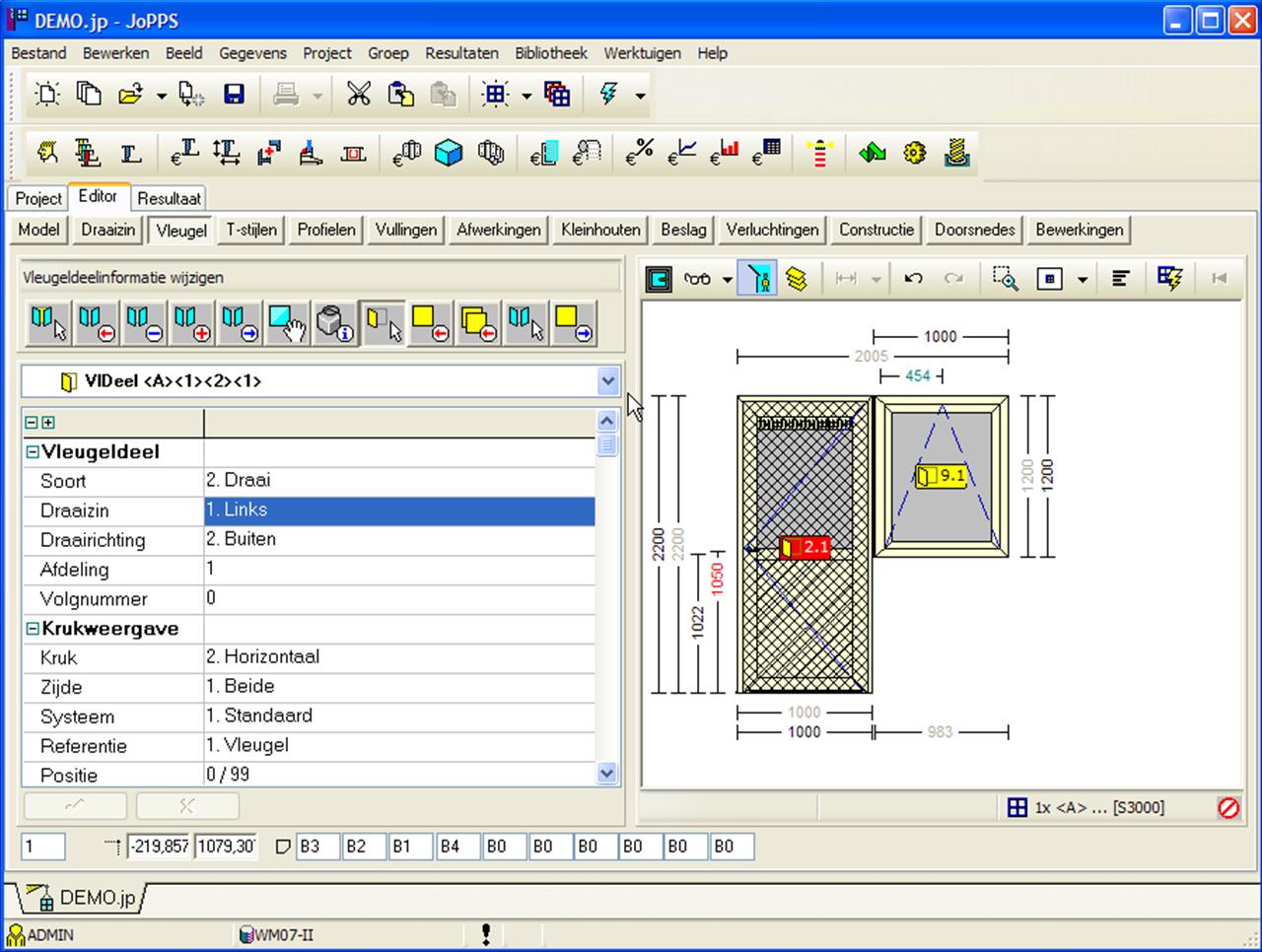

- Sluit het waarschuwingsscherm, de draairichting van de vleugel is gewijzigd.
 Samenstelling en opbouw van het model en zijn vleugel kan u bekijken en controleren via de tab ‘Groep detail’ op projectniveau of via de constructielijst die u opent via het overeenkomstige icoon in de Editor werkbalk.
|
